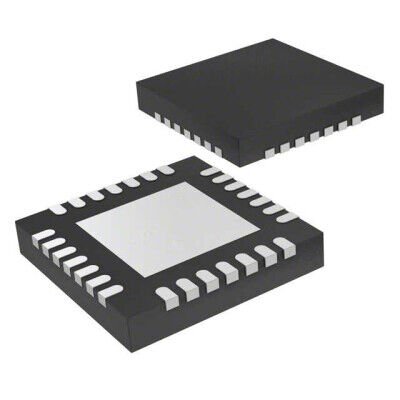

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
TPS274160ARLHR Texas Instruments 28-WQFN Entegre Devre
TPS274160ARLHR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
TPS274160ARLHR Texas Instruments 28-WQFN Entegre Devre Hakkında
TPS274160ARLHR, 4 kanallı high-side N-kanal akıllı anahtar entegresidir ve 5V-36V yük gerilimi aralığında çalışır. Tipik 160 mOhm Rds(on) değerine sahiptir ve kanal başına 1.35A maksimum çıkış akımı sunar. Ayarlanabilir akım sınırlama, aşırı sıcaklık, kısa devre ve UVLO korumaları içerir.
TPS274160ARLHR 40-V, 160-M, 4-CHANNEL SMART HIG
| Ürün Kodu | TPS274160ARLHR |
| Current - Output (Max) | 1.35A |
| Fault Protection | Current Limiting (Adjustable), Over Temperature, Short Circuit, UVLO |
| Features | - |
| Input Type | Non-Inverting |
| Interface | On/Off |
| Mounting Type | Surface Mount |
| Number of Outputs | 4 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | High Side |
| Output Type | N-Channel |
| Package / Case | 28-WFQFN Exposed Pad |
| Part Status | Active |
| Ratio - Input:Output | 1:1 |
| Rds On (Typ) | 160mOhm |
| Supplier Device Package | 28-WQFN (4x5) |
| Switch Type | General Purpose |
| Voltage - Load | 5V ~ 36V |
| Voltage - Supply (Vcc/Vdd) | Not Required |
TPS274160ARLHR Datasheet dosyasına ulaşmak için tıklayınız.
