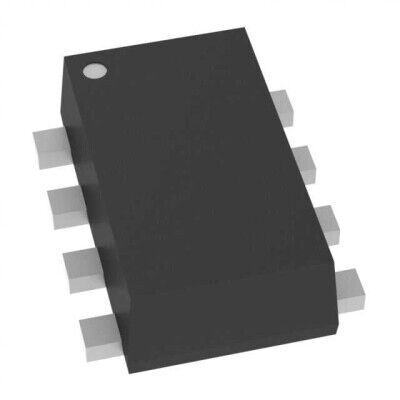

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
TPS2117DRLR Texas Instruments SOT-583 Güç Anahtarı Entegre Devre
TPS2117DRLR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
TPS2117DRLR Texas Instruments SOT-583 Güç Anahtarı Entegre Devre Hakkında
TPS2117DRLR, Texas Instruments üretimi SOT-583 kılıfta 2:1 giriş seçimi yapan high-side N-kanal güç anahtarıdır. 1.6V-5.5V aralığında çalışır, 4A maksimum çıkış akımı ve tipik 20mOhm Rds(on) değerine sahiptir. Sabit akım sınırlama ve ters akım koruması içerir, çalışma sıcaklığı -40°C ile 125°C arasındadır.
TPS2117DRLR SOT-583 kılıfta üretilmiştir. Power Switch/Driver 2:1 N-Channel 4A SOT-583
| Ürün Kodu | TPS2117DRLR |
| Switch Type | General Purpose |
| Number of Outputs | 1 |
| Ratio - Input:Output | 2:1 |
| Output Configuration | High Side |
| Output Type | N-Channel |
| Interface | Logic |
| Voltage - Load | 1.6V ~ 5.5V |
| Voltage - Supply (Vcc/Vdd) | 1.6V ~ 5.5V |
| Current - Output (Max) | 4A |
| Rds On (Typ) | 20mOhm |
| Input Type | Differential |
| Features | - |
| Fault Protection | Current Limiting (Fixed), Reverse Current |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Mounting Type | Surface Mount |
| Supplier Device Package | SOT-583 |
| Package / Case | SOT-583 |
TPS2117DRLR Datasheet dosyasına ulaşmak için tıklayınız.
