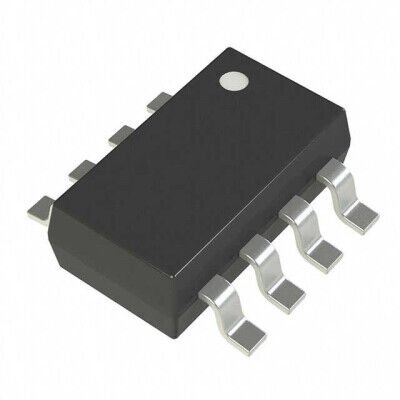

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
TMUX6119DCNR Texas Instruments SOT-23-8 SPDT Anahtar Entegre Devre
TMUX6119DCNR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
TMUX6119DCNR Texas Instruments SOT-23-8 SPDT Anahtar Entegre Devre Hakkında
TMUX6119DCNR, Texas Instruments üretimi SOT-23-8 kılıfta 1 devreli SPDT analog anahtar (2:1 MUX/DEMUX) entegresidir. -3 dB bant genişliği 700 MHz, maksimum iletim direnci 165 Ohm ve anahtarlama süreleri Ton/Toff 86 ns/64 ns değerlerindedir. Çalışma sıcaklığı -40°C ile 125°C aralığında, besleme gerilimi ±5 V ile ±16.5 V aralığındadır.
TMUX6119DCNR IC SWITCH SPDT SINGLE SOT23-8
| Ürün Kodu | TMUX6119DCNR |
| -3db Bandwidth | 700MHz |
| Channel Capacitance (CS(off), CD(off)) | 1.9pF, 4.3pF |
| Channel-to-Channel Matching (ΔRon) | 2.4mOhm |
| Charge Injection | -0.19pC |
| Crosstalk | -93dB @ 1MHz |
| Current - Leakage (IS(off)) (Max) | 20pA |
| Mounting Type | Surface Mount |
| Multiplexer/Demultiplexer Circuit | 2:1 |
| Number of Circuits | 1 |
| On-State Resistance (Max) | 165Ohm |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Package / Case | SOT-23-8 |
| Part Status | Active |
| Supplier Device Package | SOT-23-8 |
| Switch Circuit | SPDT |
| Switch Time (Ton, Toff) (Max) | 86ns, 64ns |
| Voltage - Supply, Dual (V±) | ±5V ~ 16.5V |
| Voltage - Supply, Single (V+) | - |
TMUX6119DCNR Datasheet dosyasına ulaşmak için tıklayınız.
