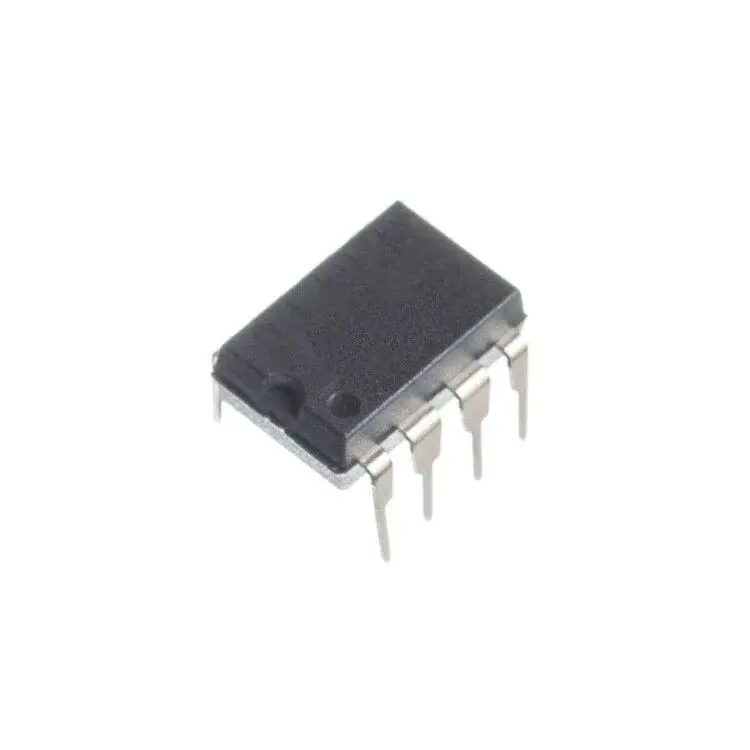

LM555CN 4.5V–16V Timer Zamanlayıcı PDIP-8 Entegre Devre
FE49376
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
LM555CN 4.5V–16V Timer Zamanlayıcı PDIP-8 Entegre Devre Hakkında
LM555CN, zaman gecikmesi ve osilatör uygulamaları için tasarlanmış genel amaçlı zamanlayıcı (timer) entegre devredir. Hem monostable (tek kararlı) hem de astable (osilatör) modda çalışabilir. Zamanlama süresi harici direnç ve kondansatör ile belirlenir.
Besleme gerilimi 4.5V – 16V aralığındadır. Çıkış katı 200 mA’e kadar source veya sink akım sağlayabilir ve TTL uyumludur. Zamanlama doğruluğu besleme geriliminden bağımsız çalışacak şekilde tasarlanmıştır.
Monostable modda darbe süresi t = 1.1 × R × C formülü ile belirlenir. Astable modda frekans ve duty cycle iki direnç ve bir kondansatör ile ayarlanır. LM555CN modeli PDIP-8 pakettir ve 0°C ile +70°C sıcaklık aralığında çalışır.
| Ürün Kodu | LM555CN |
| Fonksiyon | Zamanlayıcı (Timer IC) |
| Çalışma Modları | Monostable, Astable |
| Besleme Gerilimi (VCC) | 4.5 V – 16 V |
| Besleme Akımı | Typ. 3 mA @5V, 10 mA @15V |
| Çıkış Akımı | ±200 mA (maks.) |
| Threshold Seviyesi | 2/3 VCC |
| Trigger Seviyesi | 1/3 VCC |
| Reset Gerilimi | Typ. 0.4 – 1 V |
| Rise / Fall Time | Typ. 100 ns |
| Çalışma Sıcaklığı | 0 °C ~ +70 °C |
| Paket | PDIP-8 |
