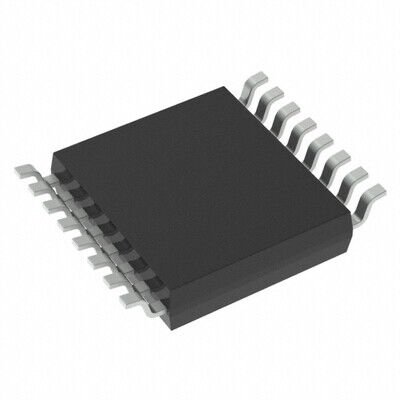

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
TMUX1109PWR Texas Instruments 16-TSSOP Entegre Devre
TMUX1109PWR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
TMUX1109PWR Texas Instruments 16-TSSOP Entegre Devre Hakkında
TMUX1109PWR, Texas Instruments üretimi 16-TSSOP kılıfta çift devreli 4:1 analog multiplexer/demultiplexer entegresidir. 135MHz -3dB bant genişliği, 4Ω maksimum iletim direnci ve 12ns/6ns tipik anahtarlama süreleri sunar. ±2.75V çift besleme ile çalışır ve -40°C ile 125°C aralığında kullanılabilir.
TMUX1109PWR IC SWITCH DUAL 16TSSOP
| Ürün Kodu | TMUX1109PWR |
| -3db Bandwidth | 135MHz |
| Channel Capacitance (CS(off), CD(off)) | 7.5pF, 32pF |
| Channel-to-Channel Matching (ΔRon) | 180mOhm |
| Charge Injection | -1pC |
| Crosstalk | -90dB ~ -80dB @ 1MHz ~ 10MHz |
| Current - Leakage (IS(off)) (Max) | 80pA |
| Mounting Type | Surface Mount |
| Multiplexer/Demultiplexer Circuit | 4:1 |
| Number of Circuits | 2 |
| On-State Resistance (Max) | 4Ohm |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Part Status | Active |
| Supplier Device Package | 16-TSSOP |
| Switch Circuit | - |
| Switch Time (Ton, Toff) (Max) | 12ns, 6ns (Typ) |
| Voltage - Supply, Dual (V±) | ±2.75V |
| Voltage - Supply, Single (V+) | - |
TMUX1109PWR Datasheet dosyasına ulaşmak için tıklayınız.
