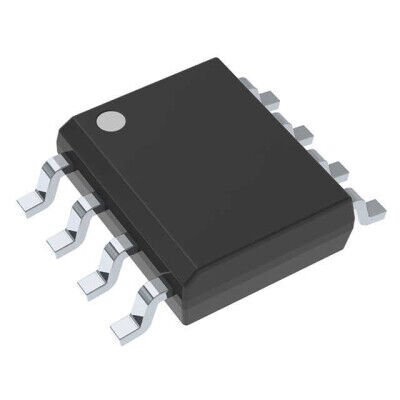

TL5001CD Texas Instruments 8-SOIC Regülatör Kontrol Entegre Devre
TL5001CD
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
TL5001CD Texas Instruments 8-SOIC Regülatör Kontrol Entegre Devre Hakkında
TL5001CD, buck/boost/flyback topolojilerini destekleyen anahtarlamalı regülatör kontrol entegresidir. 3.6V-40V besleme aralığında çalışır ve 20kHz-500kHz anahtarlama frekansı sunar. SMD montaja uygun 8-SOIC pakettedir ve tek çıkışlı pozitif sürücü yapısına sahiptir.
TL5001CD IC REG CTRLR BCK/BST/FLYBK 8SOIC
| Ürün Kodu | TL5001CD |
| Clock Sync | No |
| Control Features | Dead Time Control, Frequency Control |
| Duty Cycle (Max) | 100% |
| Frequency - Switching | 20kHz ~ 500kHz |
| Function | Step-Up, Step-Down, Step-Up/Step-Down |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | -20°C ~ 85°C (TA) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 8-SOIC |
| Synchronous Rectifier | No |
| Topology | Buck, Boost, Flyback |
| Voltage - Supply (Vcc/Vdd) | 3.6V ~ 40V |
TL5001CD Datasheet dosyasına ulaşmak için tıklayınız.
