Görseller temsilidir, tam özellikler için datasheet'e bakınız.

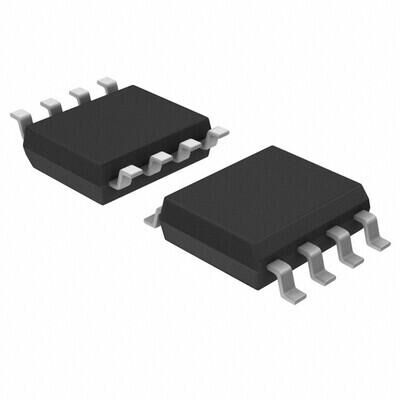

Texas Instruments UCC3809D-2 8-SOIC Entegre Devre
UCC3809D-2
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC3809D-2 8-SOIC Entegre Devre Hakkında
UCC3809D-2, boost, buck, flyback ve forward topolojilerini destekleyen 1MHz anahtarlama frekanslı offline dönüştürücü kontrol entegresidir. 8V-19V besleme aralığında çalışır, 15V başlangıç gerilimine sahiptir ve frekans kontrolü ile soft-start özellikleri sunar. 8-SOIC SMD pakettedir ve -55°C ile 150°C (TJ) çalışma sıcaklığı aralığını destekler.
UCC3809D-2 Converter Offline Boost, Buck, Flyback, Forward Topology 1MHz 8-SOIC
| Ürün Kodu | UCC3809D-2 |
| Paketleme | Tube |
| Çıkış İzolasyonu | Isolated |
| Dahili Anahtarlar | No |
| Gerilim - Dağılma | - |
| Topoloji | Boost, Buck, Flyback, Forward |
| Gerilim - Başlangıç | 15V |
| Gerilim - Besleme (Vcc/Vdd) | 8V ~ 19V |
| Görev Döngüsü | 70% |
| Frekans - Anahtarlama | 1MHz |
| Arıza Koruması | - |
| Kontrol Özellikleri | Frequency Control, Soft Start |
| Çalışma Sıcaklığı | -55°C ~ 150°C (TJ) |
| Paket / Kılıf | 8-SOIC (0.154", 3.90mm Width) |
| Tedarikçi Paketleme | 8-SOIC |
| Montaj Tipi | Surface Mount |
UCC3809D-2 Datasheet dosyasına ulaşmak için tıklayınız.
