Görseller temsilidir, tam özellikler için datasheet'e bakınız.

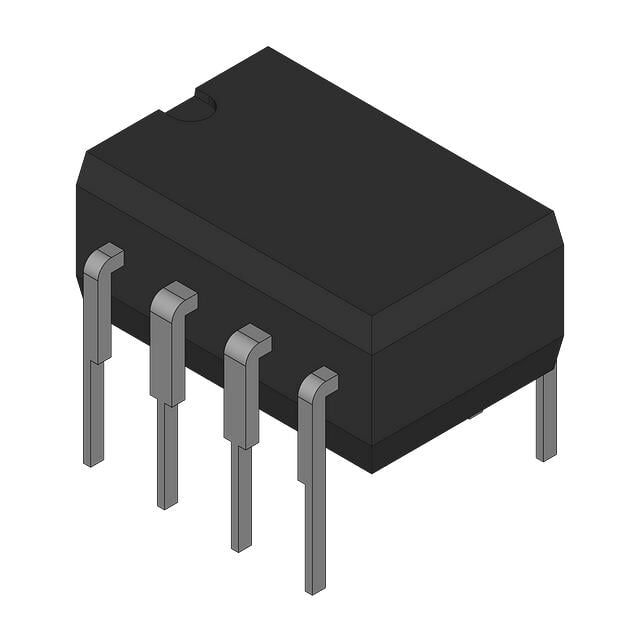

Texas Instruments UCC37321P 8-PDIP Low-Side Gate Driver Entegre Devre
UCC37321P
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC37321P 8-PDIP Low-Side Gate Driver Entegre Devre Hakkında
UCC37321P, low-side MOSFET gate sürücü entegresidir ve tek kanal yapıya sahiptir. 4V-15V besleme aralığında çalışır, 9A tepe kaynak/sink çıkış akımı ve tipik 20ns yükselme/düşme süresi sunar. Through-hole montaj için 8-PDIP (DIP-8) pakettedir.
UCC37321P IC GATE DRVR LOW-SIDE 8DIP
| Ürün Kodu | UCC37321P |
| Channel Type | Single |
| Current - Peak Output (Source, Sink) | 9A, 9A |
| Driven Configuration | Low-Side |
| Gate Type | N-Channel, P-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | - |
| Input Type | Inverting |
| Logic Voltage - VIL, VIH | 1.1V, 2.7V |
| Mounting Type | Through Hole |
| Number of Drivers | 1 |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 20ns, 20ns |
| Supplier Device Package | 8-PDIP |
| Voltage - Supply | 4V ~ 15V |
UCC37321P Datasheet dosyasına ulaşmak için tıklayınız.
