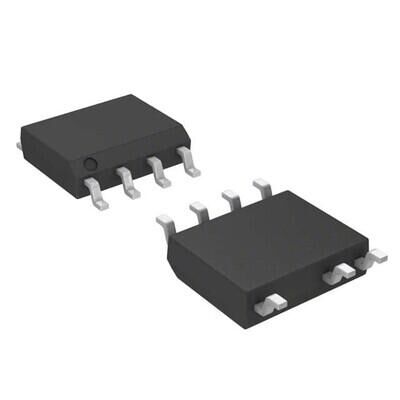

Texas Instruments UCC28634D 7-SOIC Entegre Devre
UCC28634D
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC28634D 7-SOIC Entegre Devre Hakkında
UCC28634D, dahili anahtarlamalı offline güç dönüştürücü kontrol entegresidir ve buck/flyback topolojilerini destekler. 120kHz anahtarlama frekansı, 700V breakdown değeri ve 30W güç seviyesine uygundur. EN, Power Good, Soft Start ve Sync özellikleri ile akım sınırlama, aşırı yük/sıcaklık/gerilim ve kısa devre korumaları içerir.
UCC28634D IC OFFLINE SWITCH MULT TOP 7SOIC
| Ürün Kodu | UCC28634D |
| Control Features | EN, Power Good, Soft Start, Sync |
| Duty Cycle | 70% |
| Fault Protection | Current Limiting, Over Load, Over Temperature, Over Voltage, Short Circuit |
| Frequency - Switching | 120kHz |
| Internal Switch(s) | Yes |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Isolation | Isolated |
| Part Status | Active |
| Power (Watts) | 30 W |
| Supplier Device Package | 7-SOIC |
| Topology | Buck, Flyback |
| Voltage - Breakdown | 700V |
| Voltage - Start Up | 14.75 V |
| Voltage - Supply (Vcc/Vdd) | 13V ~ 16.5V |
UCC28634D Datasheet dosyasına ulaşmak için tıklayınız.
