Görseller temsilidir, tam özellikler için datasheet'e bakınız.

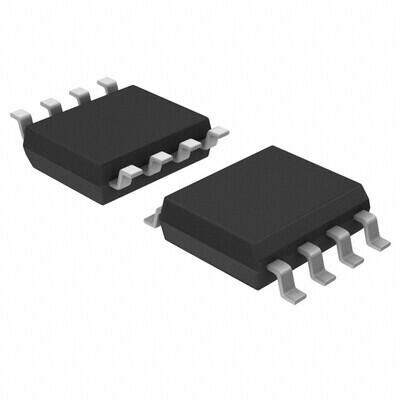

Texas Instruments UCC2804QDRQ1 8-SOIC Entegre Devre
UCC2804QDRQ1
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC2804QDRQ1 8-SOIC Entegre Devre Hakkında
UCC2804QDRQ1, boost/flyback/forward topolojilerinde kullanılabilen frekans kontrollü bir offline anahtarlama kontrol entegresidir. 1MHz’e kadar anahtarlama frekansı desteği, akım sınırlama koruması ve 12.5V başlatma gerilimi sunar. SMD montaja uygun 8-SOIC pakettedir ve -40°C ile 125°C aralığında çalışır.
UCC2804QDRQ1 IC OFFLINE SWITCH MULT TOP 8SOIC
| Ürün Kodu | UCC2804QDRQ1 |
| Control Features | Frequency Control |
| Duty Cycle | 49% |
| Fault Protection | Current Limiting |
| Frequency - Switching | Up to 1MHz |
| Internal Switch(s) | No |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Output Isolation | - |
| Part Status | Active |
| Power (Watts) | - |
| Supplier Device Package | 8-SOIC |
| Topology | Boost, Flyback, Forward |
| Voltage - Breakdown | - |
| Voltage - Start Up | 12.5 V |
| Voltage - Supply (Vcc/Vdd) | 8.3V ~ 12V |
UCC2804QDRQ1 Datasheet dosyasına ulaşmak için tıklayınız.
