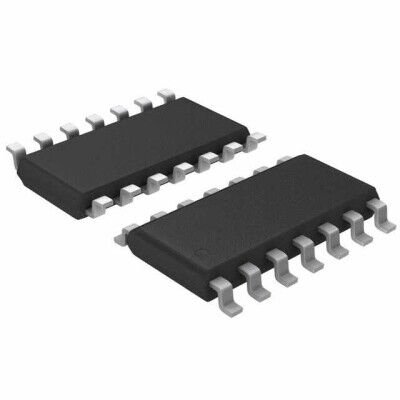

Texas Instruments UCC27714D 14-SOIC Yarım Köprü Gate Driver Entegre Devre
UCC27714D
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC27714D 14-SOIC Yarım Köprü Gate Driver Entegre Devre Hakkında
Texas Instruments UCC27714D, yarım köprü (half-bridge) yapı için 2 sürücülü gate driver entegresidir ve IGBT ile N-kanal MOSFET sürmeye uygundur. 4A kaynak/4A sink tepe çıkış akımı, 600V’a kadar high-side (bootstrap) gerilimi ve 10V–18V besleme aralığı sunar. SMD montaj için 14-SOIC kılıftadır ve çalışma sıcaklığı -40°C ile 125°C arasındadır.
UCC27714D IC GATE DRVR HALF-BRIDGE 14SOIC
| Ürün Kodu | UCC27714D |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 4A, 4A |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 1.2V, 2.7V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 15ns, 15ns |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 10V ~ 18V |
UCC27714D Datasheet dosyasına ulaşmak için tıklayınız.
