Görseller temsilidir, tam özellikler için datasheet'e bakınız.

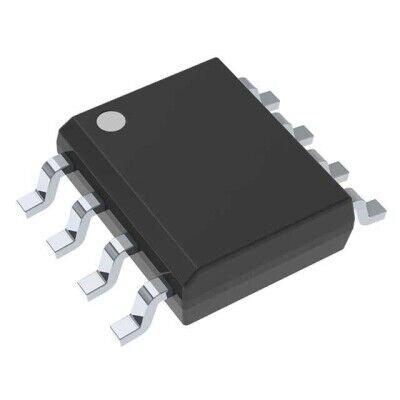

Texas Instruments UCC27712D 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
UCC27712D
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC27712D 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
UCC27712D, yarım köprü (half-bridge) uygulamaları için 2 sürücülü gate driver entegresidir ve IGBT ile N/P kanal MOSFET sürmek için uygundur. 10V–20V besleme aralığında çalışır, bootstrap ile 600V’a kadar yüksek taraf gerilimini destekler. SMD montaja uygun 8-SOIC kılıftadır ve -40°C ile 125°C çalışma sıcaklık aralığına sahiptir.
UCC27712D IC GATE DRVR HALF-BRIDGE 8SOIC
| Ürün Kodu | UCC27712D |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 1.8A, 2.8A |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel, P-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | - |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 16ns, 10ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 10V ~ 20V |
UCC27712D Datasheet dosyasına ulaşmak için tıklayınız.
