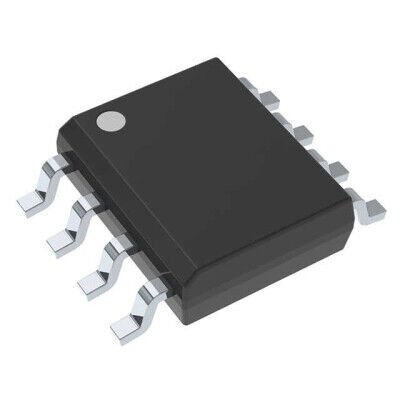

Texas Instruments UCC27710DR 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
UCC27710DR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC27710DR 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
UCC27710DR, yarım köprü (half-bridge) yapı için 2 kanallı gate sürücü entegresidir ve IGBT ile N/P kanal MOSFET sürmeye uygundur. 10V–20V besleme aralığında çalışır, bootstrap ile 600V’a kadar yüksek taraf gerilimini destekler. SMD montaja uygun 8-SOIC kılıftadır ve tepe çıkış akımı source 500mA, sink 1A değerlerindedir.
UCC27710DR IC GATE DRVR HALF-BRIDGE 8SOIC
| Ürün Kodu | UCC27710DR |
| Channel Type | Synchronous |
| Current - Peak Output (Source, Sink) | 500mA, 1A |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel, P-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | - |
| Logic Voltage - VIL, VIH | 1.5V, 1.6V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 40ns, 20ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 10V ~ 20V |
UCC27710DR Datasheet dosyasına ulaşmak için tıklayınız.
