Görseller temsilidir, tam özellikler için datasheet'e bakınız.

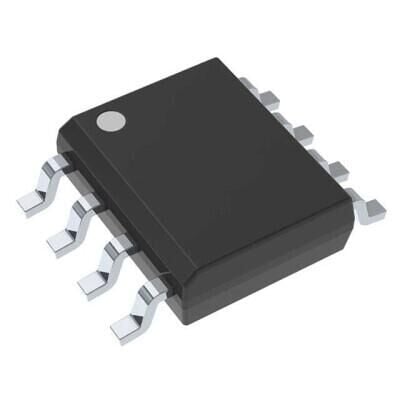

Texas Instruments UCC27531D 8-SOIC Gate Driver Entegre Devre
UCC27531D
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC27531D 8-SOIC Gate Driver Entegre Devre Hakkında
Texas Instruments UCC27531D, low-side sürüş için tek kanallı, non-inverting gate driver entegresidir. 10V-32V besleme aralığında çalışır ve 2.5A/5A tepe source/sink çıkış akımı sunar. 8-SOIC (3.90mm) SMD kılıftadır ve çalışma sıcaklığı -40°C ile 140°C (TJ) aralığındadır.
UCC27531D 8-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Low-Side Gate Driver IC Non-Inverting 8-SOIC
| Ürün Kodu | UCC27531D |
| Packaging | Tube |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 140°C (TJ) |
| Voltage - Supply | 10V ~ 32V |
| Input Type | Non-Inverting |
| Supplier Device Package | 8-SOIC |
| Rise / Fall Time (Typ) | 15ns, 7ns |
| Channel Type | Single |
| Driven Configuration | Low-Side |
| Number of Drivers | 1 |
| Gate Type | IGBT, N-Channel MOSFET |
| Logic Voltage - VIL, VIH | 1.2V, 2.2V |
| Current - Peak Output (Source, Sink) | 2.5A, 5A |
| DigiKey Programmable | Not Verified |
UCC27531D Datasheet dosyasına ulaşmak için tıklayınız.
