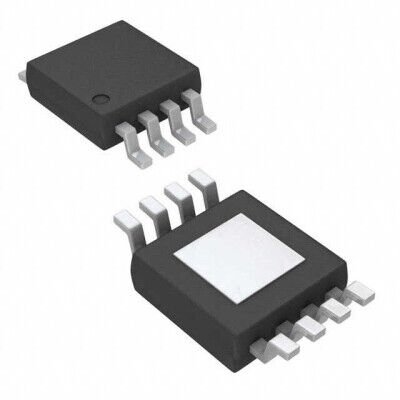

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Texas Instruments UCC27322DGN 8-HVSSOP Entegre Devre
UCC27322DGN
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UCC27322DGN 8-HVSSOP Entegre Devre Hakkında
UCC27322DGN, low-side tek kanallı MOSFET gate driver entegresidir ve non-inverting giriş yapısına sahiptir. 4V-15V besleme aralığında çalışır, 9A tepe source/sink çıkış akımı ve tipik 20ns yükselme/düşme süresi sunar. -40°C ile 105°C çalışma sıcaklık aralığına uygundur ve 8-HVSSOP (exposed pad) SMD kılıftadır.
UCC27322DGN 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) Exposed Pad kılıfta üretilmiştir. Low-Side Gate Driver IC Non-Inverting 8-HVSSOP
| Ürün Kodu | UCC27322DGN |
| DigiKey Programmable | Not Verified |
| Driven Configuration | Low-Side |
| Channel Type | Single |
| Number of Drivers | 1 |
| Gate Type | MOSFET (N-Channel, P-Channel) |
| Voltage - Supply | 4V ~ 15V |
| Logic Voltage - VIL, VIH | 1.1V, 2.7V |
| Current - Peak Output (Source, Sink) | 9A, 9A |
| Input Type | Non-Inverting |
| Rise / Fall Time (Typ) | 20ns, 20ns |
| Operating Temperature | -40°C ~ 105°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) Exposed Pad |
| Supplier Device Package | 8-HVSSOP |
UCC27322DGN Datasheet dosyasına ulaşmak için tıklayınız.
