Görseller temsilidir, tam özellikler için datasheet'e bakınız.

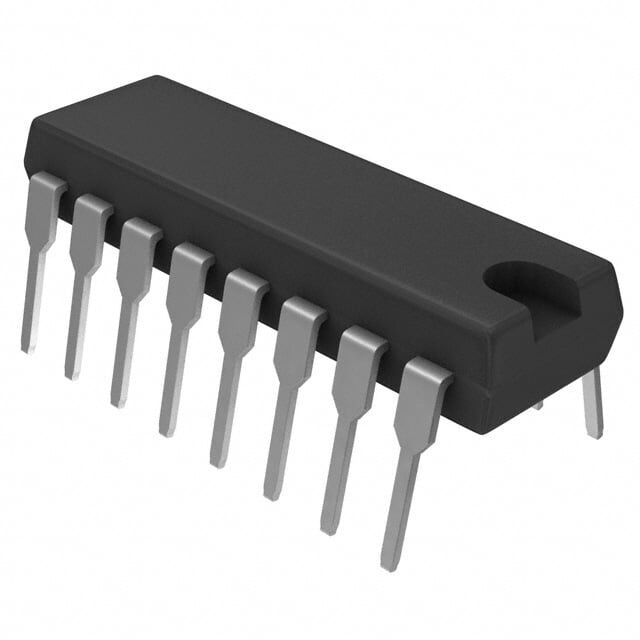

Texas Instruments UC3825BN 16-PDIP Entegre Devre
UC3825BN
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UC3825BN 16-PDIP Entegre Devre Hakkında
UC3825BN, boost, buck, flyback ve forward topolojilerinde kullanılabilen bir anahtarlamalı güç kaynağı kontrol entegresidir. 10V-22V besleme aralığında çalışır, 16V başlangıç gerilimine sahiptir ve 1MHz’e kadar anahtarlama frekansını destekler. Frekans kontrolü, soft start ve akım sınırlama koruması içerir; through-hole 16-PDIP kılıftadır.
UC3825BN IC OFFLINE SWITCH MULT TOP 16DIP
| Ürün Kodu | UC3825BN |
| Control Features | Frequency Control, Soft Start |
| Duty Cycle | 50% |
| Fault Protection | Current Limiting |
| Frequency - Switching | 1MHz |
| Internal Switch(s) | No |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Output Isolation | Non-Isolated |
| Part Status | Active |
| Power (Watts) | - |
| Supplier Device Package | 16-PDIP |
| Topology | Boost, Buck, Flyback, Forward |
| Voltage - Breakdown | - |
| Voltage - Start Up | 16 V |
| Voltage - Supply (Vcc/Vdd) | 10V ~ 22V |
UC3825BN Datasheet dosyasına ulaşmak için tıklayınız.
