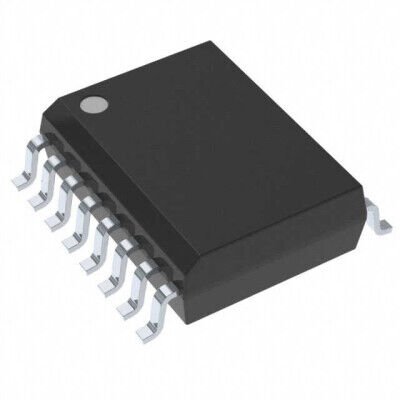

Texas Instruments UC3825ADW 16-SOIC Entegre Devre
UC3825ADW
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UC3825ADW 16-SOIC Entegre Devre Hakkında
Texas Instruments UC3825ADW, 16-SOIC (7.50mm) kılıfta DC-DC kontrolör entegresidir. Boost, flyback, forward, full-bridge, half-bridge ve push-pull topolojilerini destekler; 8.4V-22V besleme aralığında 400kHz-1MHz anahtarlama frekansı ile çalışır. Akım limiti, frekans kontrolü, ramp ve soft-start gibi kontrol özellikleri içerir.
UC3825ADW 16-SOIC (0.295", 7.50mm Width) kılıfta üretilmiştir. Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 16-SOIC
| Ürün Kodu | UC3825ADW |
| Output Type | Transistor Driver |
| Function | Step-Up, Step-Up/Step-Down |
| Output Configuration | Positive |
| Topology | Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull |
| Number of Outputs | 2 |
| Output Phases | 1 |
| Voltage - Supply (Vcc/Vdd) | 8.4V ~ 22V |
| Frequency - Switching | 400kHz ~ 1MHz |
| Duty Cycle (Max) | 50% |
| Synchronous Rectifier | No |
| Clock Sync | No |
| Serial Interfaces | - |
| Control Features | Current Limit, Frequency Control, Ramp, Soft Start |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 16-SOIC (0.295", 7.50mm Width) |
| Supplier Device Package | 16-SOIC |
UC3825ADW Datasheet dosyasına ulaşmak için tıklayınız.
