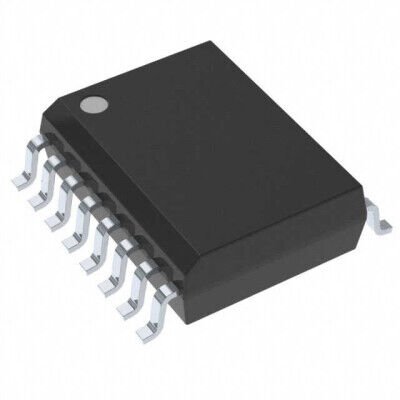

Texas Instruments UC3525ADW 16-SOIC Entegre Devre
UC3525ADW
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UC3525ADW 16-SOIC Entegre Devre Hakkında
UC3525ADW, 16-SOIC (7.50mm genişlik) kılıfta, yüzey montajlı DC-DC kontrolör entegresidir. Buck, boost, flyback, forward, full-bridge, half-bridge ve push-pull topolojilerini destekler; pozitif çıkış için step-up/step-down çalışabilir. 8V-35V besleme aralığında 100Hz-400kHz anahtarlama frekansı ile iki çıkışlı transistor sürücü yapısına sahiptir.
UC3525ADW 16-SOIC (0.295", 7.50mm Width) kılıfta üretilmiştir. Buck, Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 16-SOIC
| Ürün Kodu | UC3525ADW |
| Output Type | Transistor Driver |
| Function | Step-Up, Step-Down, Step-Up/Step-Down |
| Output Configuration | Positive |
| Topology | Buck, Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull |
| Number of Outputs | 2 |
| Output Phases | 1 |
| Voltage - Supply (Vcc/Vdd) | 8V ~ 35V |
| Frequency - Switching | 100Hz ~ 400kHz |
| Duty Cycle (Max) | 49% |
| Synchronous Rectifier | Yes |
| Clock Sync | Yes |
| Serial Interfaces | - |
| Control Features | Enable, Frequency Control, Soft Start |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 16-SOIC (0.295", 7.50mm Width) |
| Supplier Device Package | 16-SOIC |
