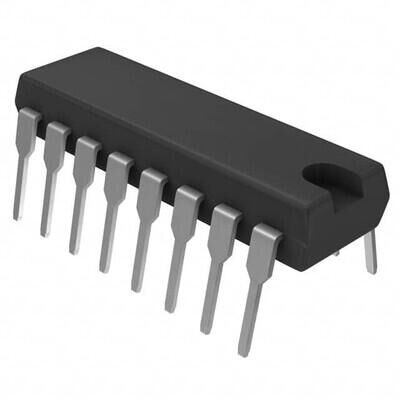

Texas Instruments UC3524AN 16-PDIP Entegre Devre
UC3524AN
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UC3524AN 16-PDIP Entegre Devre Hakkında
UC3524AN, 16-DIP (7.62mm) kılıfta, through-hole montajlı DC-DC kontrol entegresidir. Buck, boost, flyback, forward, full/half-bridge ve push-pull topolojilerini destekler; 8V-40V besleme aralığında 500kHz anahtarlama frekansına kadar çalışır. Pozitif çıkış konfigürasyonunda, transistor sürücü çıkış tipine sahiptir.
UC3524AN 16-DIP (0.300", 7.62mm) kılıfta üretilmiştir. Buck, Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 16-PDIP
| Ürün Kodu | UC3524AN |
| Packaging | Tube |
| Package / Case | 16-DIP (0.300", 7.62mm) |
| Output Type | Transistor Driver |
| Mounting Type | Through Hole |
| Function | Step-Up, Step-Down, Step-Up/Step-Down |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Output Configuration | Positive |
| Frequency - Switching | 500kHz |
| Topology | Buck, Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull |
| Voltage - Supply (Vcc/Vdd) | 8V ~ 40V |
| Supplier Device Package | 16-PDIP |
| Synchronous Rectifier | No |
| Control Features | Frequency Control |
| Serial Interfaces | - |
| Output Phases | 1 |
| Duty Cycle (Max) | 45% |
| Clock Sync | No |
| Number of Outputs | 2 |
UC3524AN Datasheet dosyasına ulaşmak için tıklayınız.
