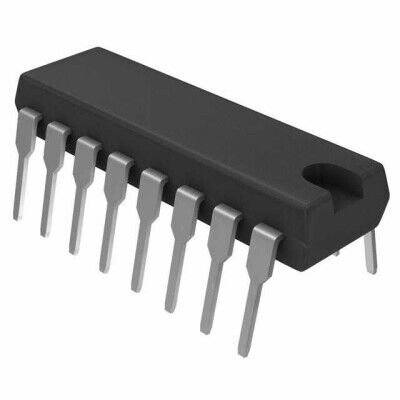

Texas Instruments UC2525AN 16-PDIP Entegre Devre
UC2525AN
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments UC2525AN 16-PDIP Entegre Devre Hakkında
UC2525AN, çoklu topolojiler için PWM regülatör kontrol entegresidir ve 16-PDIP (DIP-16) kılıfta sunulur. 8V–35V besleme aralığında çalışır, 100Hz–400kHz anahtarlama frekansı ve maksimum %49 görev döngüsü destekler. Enable, frekans kontrolü, soft-start ve clock senkronizasyon özelliklerine sahiptir.
UC2525AN IC REG CTRLR MULT TOPOLOGY 16DIP
| Ürün Kodu | UC2525AN |
| Clock Sync | Yes |
| Control Features | Enable, Frequency Control, Soft Start |
| Duty Cycle (Max) | 49% |
| Frequency - Switching | 100Hz ~ 400kHz |
| Function | Step-Up, Step-Up/Step-Down |
| Mounting Type | Through Hole |
| Number of Outputs | 2 |
| Operating Temperature | -25°C ~ 85°C (TA) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 16-PDIP |
| Synchronous Rectifier | Yes |
| Topology | Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull |
| Voltage - Supply (Vcc/Vdd) | 8V ~ 35V |
