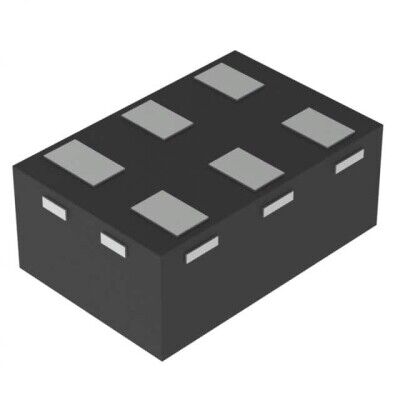

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Texas Instruments SN74LVC1G3157DRYR 6-SON SPDT Anahtar Entegre Devre
SN74LVC1G3157DRYR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
Texas Instruments SN74LVC1G3157DRYR 6-SON SPDT Anahtar Entegre Devre Hakkında
SN74LVC1G3157DRYR, Texas Instruments üretimi 2:1 çoklayıcı/ayırıcı yapıda SPDT analog anahtar entegresidir. 1.65V–5.5V tek besleme ile çalışır, 340MHz bant genişliği ve 15Ω maksimum iletim direncine sahiptir. SMD montaja uygun 6-SON (1.45x1) / 6-UFDFN pakettedir ve -40°C ile 85°C aralığında çalışır.
SN74LVC1G3157DRYR IC SWITCH SPDT 6SON
| Ürün Kodu | SN74LVC1G3157DRYR |
| -3db Bandwidth | 340MHz |
| Channel Capacitance (CS(off), CD(off)) | 5.2pF |
| Channel-to-Channel Matching (ΔRon) | 100mOhm |
| Charge Injection | 7pC |
| Crosstalk | -54dB @ 10MHz |
| Current - Leakage (IS(off)) (Max) | 1µA |
| Mounting Type | Surface Mount |
| Multiplexer/Demultiplexer Circuit | 2:1 |
| Number of Circuits | 1 |
| On-State Resistance (Max) | 15Ohm |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Package / Case | 6-UFDFN |
| Part Status | Active |
| Supplier Device Package | 6-SON (1.45x1) |
| Switch Circuit | SPDT |
| Switch Time (Ton, Toff) (Max) | 5.7ns, 3.8ns |
| Voltage - Supply, Dual (V±) | - |
| Voltage - Supply, Single (V+) | 1.65V ~ 5.5V |
SN74LVC1G3157DRYR Datasheet dosyasına ulaşmak için tıklayınız.
