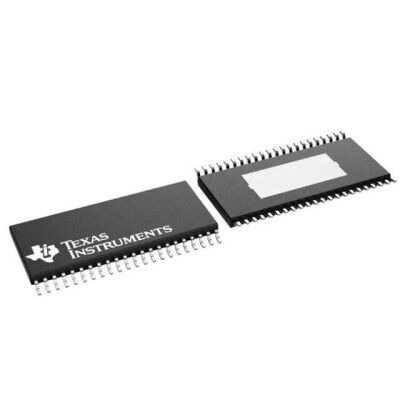

Texas Instruments DRV8962DDWR 4x Half-Bridge Sürücü Entegre Devre
DRV8962DDWR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments DRV8962DDWR 4x Half-Bridge Sürücü Entegre Devre Hakkında
Texas Instruments DRV8962DDWR, PWM arayüzlü 4 adet half-bridge çıkışa sahip NMOS sürücü entegresidir. DC motor ve solenoid uygulamalarında 4.5V-65V besleme/yük aralığında kanal başına 5A (tepe 8A) akım desteği sunar. 44-HTSSOP (PowerTSSOP) SMD pakettedir ve akım sınırlama, ESD, aşırı sıcaklık ve UVLO korumaları içerir.
DRV8962DDWR 44-PowerTSSOP (0.244", 6.20mm Width) kılıfta üretilmiştir. Half Bridge (4) Driver DC Motors, Solenoids NMOS 44-HTSSOP
| Ürün Kodu | DRV8962DDWR |
| Output Configuration | Half Bridge (4) |
| Applications | DC Motors, Solenoids |
| Interface | PWM |
| Load Type | Inductive, Resistive |
| Technology | NMOS |
| Rds On (Typ) | 53mOhm LS, 53mOhm HS |
| Current - Output / Channel | 5A |
| Current - Peak Output | 8A |
| Voltage - Supply | 4.5V ~ 65V |
| Voltage - Load | 4.5V ~ 65V |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Features | Auto Restart, Charge Pump, Status Flag |
| Fault Protection | Current Limiting, ESD, Over Temperature, UVLO |
| Mounting Type | Surface Mount |
| Package / Case | 44-PowerTSSOP (0.244", 6.20mm Width) |
| Supplier Device Package | 44-HTSSOP |
DRV8962DDWR Datasheet dosyasına ulaşmak için tıklayınız.
