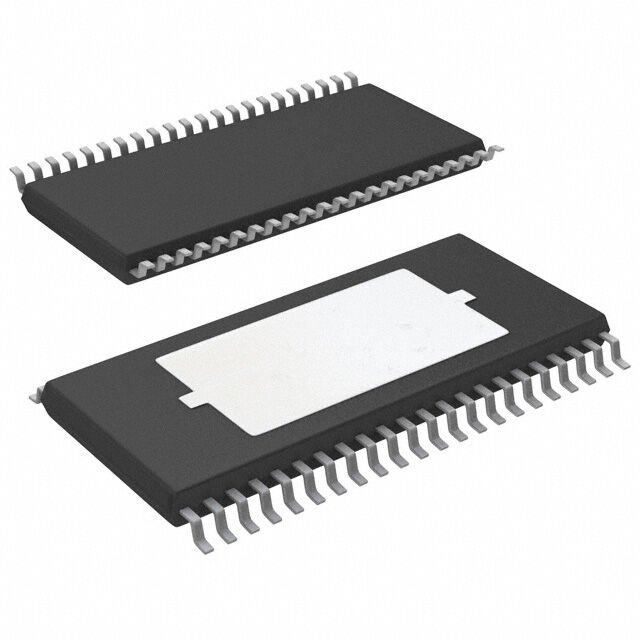

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Texas Instruments DRV8412DDWR 4x Yarım Köprü Sürücü Entegre Devre
DRV8412DDWR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- DRV8412
Texas Instruments DRV8412DDWR 4x Yarım Köprü Sürücü Entegre Devre Hakkında
Texas Instruments DRV8412DDWR, PWM arayüzlü 4 adet yarım köprü çıkışa sahip motor sürücü entegresidir. DC ve step motor uygulamalarında 3A kanal akımı ve 6A tepe akım desteği sunar; yük gerilimi 0-52.5V aralığındadır. Aşırı akım sınırlama, aşırı sıcaklık, kısa devre ve UVLO korumaları bulunur; 44-HTSSOP SMD pakettedir.
DRV8412DDWR IC BRIDGE DRIVER PAR 44HTSSOP
| Ürün Kodu | DRV8412DDWR |
| Applications | DC Motors, Stepper Motors |
| Current - Output / Channel | 3A |
| Current - Peak Output | 6A |
| Fault Protection | Current Limiting, Over Temperature, Short Circuit, UVLO |
| Features | Status Flag |
| Interface | PWM |
| Load Type | Inductive |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | Half Bridge (4) |
| Part Status | Active |
| Rds On (Typ) | 110mOhm LS, 110mOhm HS |
| Supplier Device Package | 44-HTSSOP |
| Technology | Power MOSFET |
| Voltage - Load | 0V ~ 52.5V |
| Voltage - Supply | 10.8V ~ 13.2V |
DRV8412DDWR Datasheet dosyasına ulaşmak için tıklayınız.
