Görseller temsilidir, tam özellikler için datasheet'e bakınız.

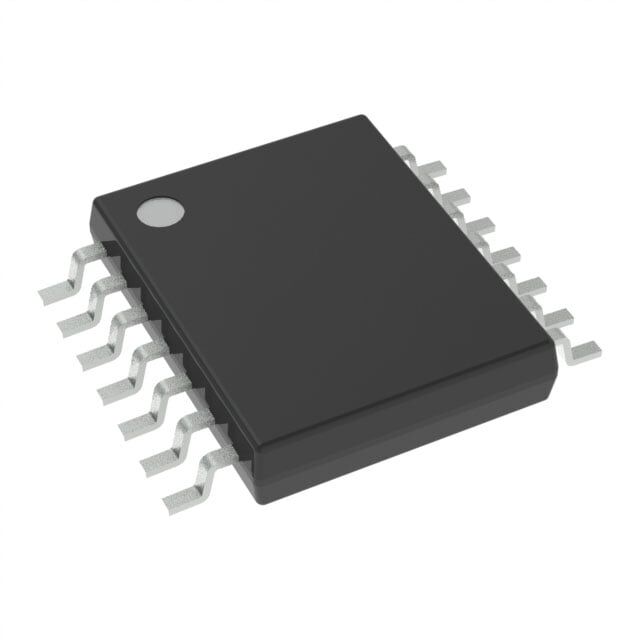

Texas Instruments DRV120APWR N-Kanal Güç Sürücü 14-TSSOP Entegre Devre
DRV120APWR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
Texas Instruments DRV120APWR N-Kanal Güç Sürücü 14-TSSOP Entegre Devre Hakkında
Texas Instruments DRV120APWR, röle ve solenoid sürmek için düşük taraf (low-side) N-kanal güç sürücüsüdür. 6V–26V yük gerilimi aralığında çalışır; dahili PWM ve durum bayrağı (status flag) özelliklerine sahiptir. Aşırı sıcaklık ve UVLO korumaları bulunur, SMD 14-TSSOP pakettedir.
DRV120APWR IC PWR DRIVER N-CHAN 1:1 14TSSOP
| Ürün Kodu | DRV120APWR |
| Current - Output (Max) | - |
| Fault Protection | Over Temperature, UVLO |
| Features | Internal PWM, Status Flag |
| Input Type | Non-Inverting |
| Interface | On/Off |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | -40°C ~ 105°C (TA) |
| Output Configuration | Low Side |
| Output Type | N-Channel |
| Part Status | Active |
| Ratio - Input:Output | 1:1 |
| Rds On (Typ) | - |
| Supplier Device Package | 14-TSSOP |
| Switch Type | Relay, Solenoid Driver |
| Voltage - Load | 6V ~ 26V |
| Voltage - Supply (Vcc/Vdd) | Not Required |
DRV120APWR Datasheet dosyasına ulaşmak için tıklayınız.
