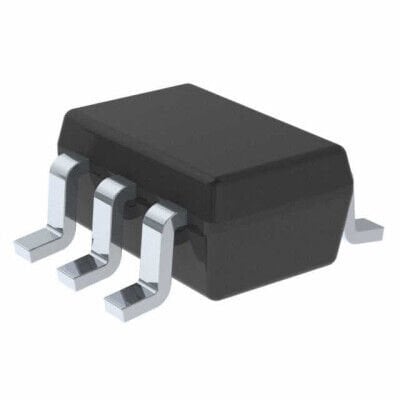

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
SN74LVC1G3157DCKR SC-70-6 SPDT Analog Switch Entegre Devre
SN74LVC1G3157DCKR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74LVC1G3157DCKR SC-70-6 SPDT Analog Switch Entegre Devre Hakkında
Texas Instruments SN74LVC1G3157DCKR, 2:1 çoklayıcı/yönlendirici yapısında tek devreli SPDT analog anahtar entegresidir. 1.65V–5.5V besleme aralığında çalışır, 340MHz -3dB bant genişliği ve 15Ω maksimum iletim direnci sunar. SC-70-6 (SMD) kılıftadır ve -40°C ile 125°C çalışma sıcaklığı aralığını destekler.
SN74LVC1G3157DCKR IC SWITCH SPDT SC70-6
| Ürün Kodu | SN74LVC1G3157DCKR |
| -3db Bandwidth | 340MHz |
| Channel Capacitance (CS(off), CD(off)) | 5.2pF |
| Channel-to-Channel Matching (ΔRon) | 100mOhm |
| Charge Injection | 7pC |
| Crosstalk | -54dB @ 10MHz |
| Current - Leakage (IS(off)) (Max) | 1µA |
| Mounting Type | Surface Mount |
| Multiplexer/Demultiplexer Circuit | 2:1 |
| Number of Circuits | 1 |
| On-State Resistance (Max) | 15Ohm |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Supplier Device Package | SC-70-6 |
| Switch Circuit | SPDT |
| Switch Time (Ton, Toff) (Max) | 5.7ns, 3.8ns |
| Voltage - Supply, Dual (V±) | - |
| Voltage - Supply, Single (V+) | 1.65V ~ 5.5V |
SN74LVC1G3157DCKR Datasheet dosyasına ulaşmak için tıklayınız.
