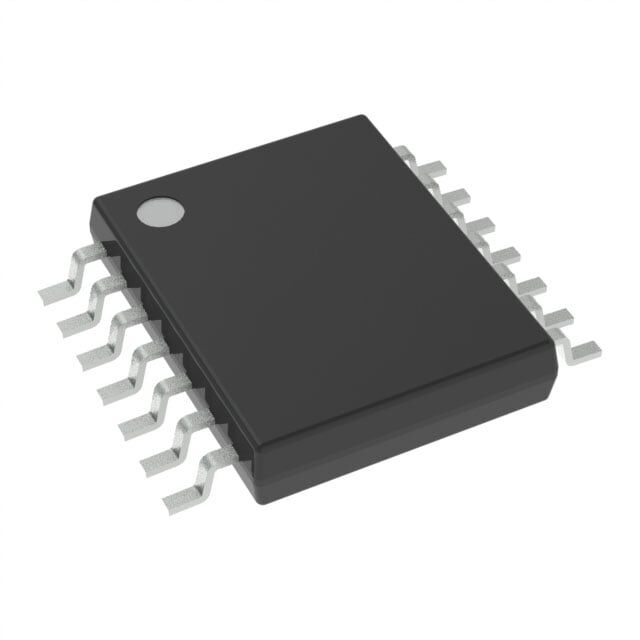

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
SN74LV4066APWR 14-TSSOP Dörtlü Analog Anahtar Entegre Devre
SN74LV4066APWR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74LV4066APWR 14-TSSOP Dörtlü Analog Anahtar Entegre Devre Hakkında
Texas Instruments SN74LV4066APWR, 14-TSSOP kılıfta 4 kanallı 1:1 SPST (NO) analog anahtar entegresidir. 2V–5.5V tek besleme ile çalışır, maksimum 75Ω iletim direncine ve 12ns açma/kapama süresine sahiptir. -40°C ile 85°C çalışma sıcaklık aralığını destekler.
SN74LV4066APWR IC SWITCH QUAD 1X1 14TSSOP
| Ürün Kodu | SN74LV4066APWR |
| -3db Bandwidth | 50MHz |
| Channel Capacitance (CS(off), CD(off)) | 0.5pF, 5.5pF |
| Channel-to-Channel Matching (ΔRon) | 2Ohm |
| Charge Injection | - |
| Crosstalk | -45dB @ 1MHz |
| Current - Leakage (IS(off)) (Max) | 100nA |
| Mounting Type | Surface Mount |
| Multiplexer/Demultiplexer Circuit | 1:1 |
| Number of Circuits | 4 |
| On-State Resistance (Max) | 75Ohm |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Part Status | Active |
| Supplier Device Package | 14-TSSOP |
| Switch Circuit | SPST - NO |
| Switch Time (Ton, Toff) (Max) | 12ns, 12ns |
| Voltage - Supply, Dual (V±) | - |
| Voltage - Supply, Single (V+) | 2V ~ 5.5V |
SN74LV4066APWR Datasheet dosyasına ulaşmak için tıklayınız.
