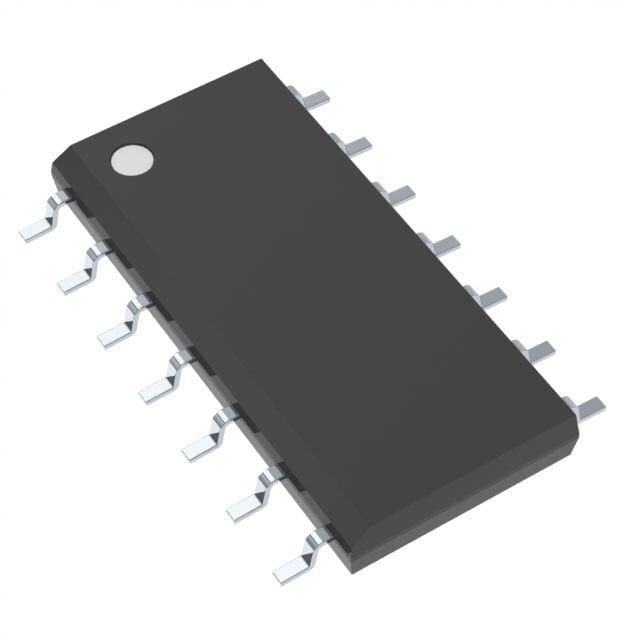

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
SN74HC4066DR Texas Instruments 14-SOIC Quad Analog Switch Entegre Devre
SN74HC4066DR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74HC4066DR Texas Instruments 14-SOIC Quad Analog Switch Entegre Devre Hakkında
SN74HC4066DR, Texas Instruments üretimi 14-SOIC kılıfta 4 kanallı (quad) 1:1 analog anahtar entegresidir. 2V–6V tek besleme ile çalışır, tipik 30Ω iletim direncine sahiptir ve -40°C ile 85°C aralığında kullanılabilir.
SN74HC4066DR IC SWITCH QUAD 1X1 14SOIC
| Ürün Kodu | SN74HC4066DR |
| -3db Bandwidth | 30MHz |
| Channel Capacitance (CS(off), CD(off)) | 0.5pF, 9pF |
| Channel-to-Channel Matching (ΔRon) | - |
| Charge Injection | - |
| Crosstalk | -45dB @ 1MHz |
| Current - Leakage (IS(off)) (Max) | 100nA |
| Mounting Type | Surface Mount |
| Multiplexer/Demultiplexer Circuit | 1:1 |
| Number of Circuits | 4 |
| On-State Resistance (Max) | 30Ohm (Typ) |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Part Status | Active |
| Supplier Device Package | 14-SOIC |
| Switch Circuit | SPST - NO |
| Switch Time (Ton, Toff) (Max) | 31ns, 34ns |
| Voltage - Supply, Dual (V±) | - |
| Voltage - Supply, Single (V+) | 2V ~ 6V |
SN74HC4066DR Datasheet dosyasına ulaşmak için tıklayınız.
