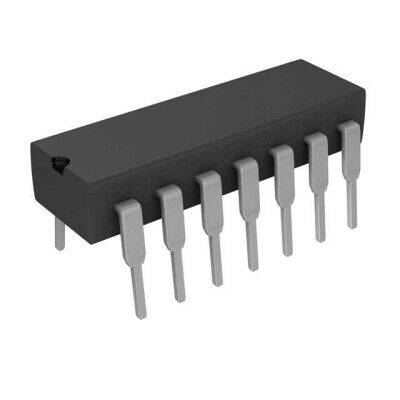

SN74F10N 14-DIP (7.62mm) 3x 3 Girişli NAND Entegre Devre
SN74F10N
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
SN74F10N 14-DIP (7.62mm) 3x 3 Girişli NAND Entegre Devre Hakkında
Texas Instruments SN74F10N, 14-DIP (0.300", 7.62mm) kılıfta 3 adet 3 girişli NAND kapısı içeren lojik entegredir. 4.5V–5.5V besleme aralığında çalışır ve through-hole montaja uygundur. Tipik gecikme değeri 5ns @ 5V, 50pF olarak belirtilmiştir.
SN74F10N 14-DIP (0.300", 7.62mm) kılıfta üretilmiştir. NAND Gate IC 3 Channel 14-PDIP
| Ürün Kodu | SN74F10N |
| Logic Type | NAND Gate |
| Number of Circuits | 3 |
| Number of Inputs | 3 |
| Features | - |
| Voltage - Supply | 4.5V ~ 5.5V |
| Current - Quiescent (Max) | 2.1 mA |
| Current - Output High, Low | 1mA, 20mA |
| Input Logic Level - Low | 0.8V |
| Input Logic Level - High | 2V |
| Max Propagation Delay @ V, Max CL | 5ns @ 5V, 50pF |
| Operating Temperature | 0°C ~ 70°C |
| Mounting Type | Through Hole |
| Supplier Device Package | 14-PDIP |
| Package / Case | 14-DIP (0.300", 7.62mm) |
SN74F10N Datasheet dosyasına ulaşmak için tıklayınız.
