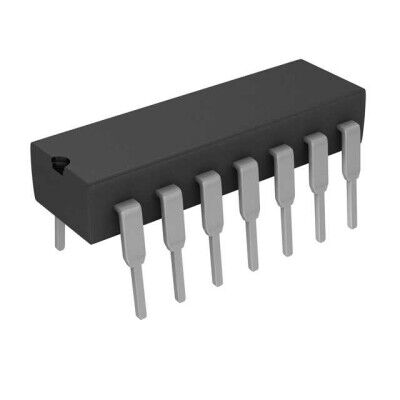

SN74F02N Texas Instruments 14-PDIP NOR Kapı Entegre Devre
SN74F02N
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
SN74F02N Texas Instruments 14-PDIP NOR Kapı Entegre Devre Hakkında
SN74F02N, Texas Instruments üretimi 14-PDIP (DIP-14) kılıfta, 4 adet 2 girişli NOR kapısı içeren lojik entegredir. 4.5V–5.5V besleme aralığında çalışır ve through-hole montaja uygundur. Tipik gecikme değeri 5V, 50pF koşulunda 5.5ns seviyesindedir.
SN74F02N IC GATE NOR 4CH 2-INP 14DIP
| Ürün Kodu | SN74F02N |
| Current - Output High, Low | 1mA, 20mA |
| Current - Quiescent (Max) | - |
| Features | - |
| Logic Level - High | 2V |
| Logic Level - Low | 0.8V |
| Logic Type | NOR Gate |
| Max Propagation Delay @ V, Max CL | 5.5ns @ 5V, 50pF |
| Mounting Type | Through Hole |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | 0°C ~ 70°C |
| Part Status | Active |
| Supplier Device Package | 14-PDIP |
| Voltage - Supply | 4.5V ~ 5.5V |
SN74F02N Datasheet dosyasına ulaşmak için tıklayınız.
