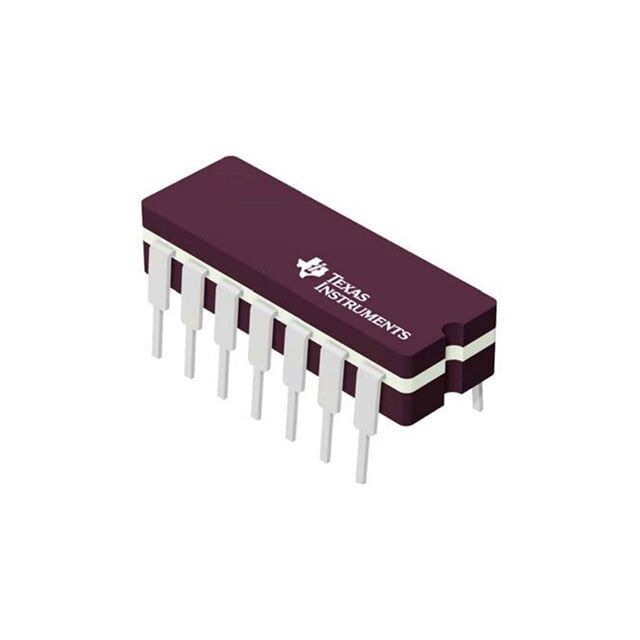

SN74F00N 14-PDIP 4x 2 Girişli NAND Kapı Entegre Devre
SN74F00N
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
SN74F00N 14-PDIP 4x 2 Girişli NAND Kapı Entegre Devre Hakkında
Texas Instruments SN74F00N, 14-PDIP (DIP-14) kılıfta 4 adet 2 girişli NAND kapısı içeren lojik entegredir. 4.5V–5.5V besleme aralığında çalışır ve tipik gecikme değeri 5ns @ 5V, 50pF’dir. Through-hole montaja uygundur, çalışma sıcaklığı 0°C ile 70°C arasındadır.
SN74F00N IC GATE NAND 4CH 2-INP 14DIP
| Ürün Kodu | SN74F00N |
| Current - Output High, Low | 1mA, 20mA |
| Current - Quiescent (Max) | - |
| Features | - |
| Logic Level - High | 2V |
| Logic Level - Low | 0.8V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 5ns @ 5V, 50pF |
| Mounting Type | Through Hole |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | 0°C ~ 70°C |
| Part Status | Active |
| Supplier Device Package | 14-PDIP |
| Voltage - Supply | 4.5V ~ 5.5V |
SN74F00N Datasheet dosyasına ulaşmak için tıklayınız.
