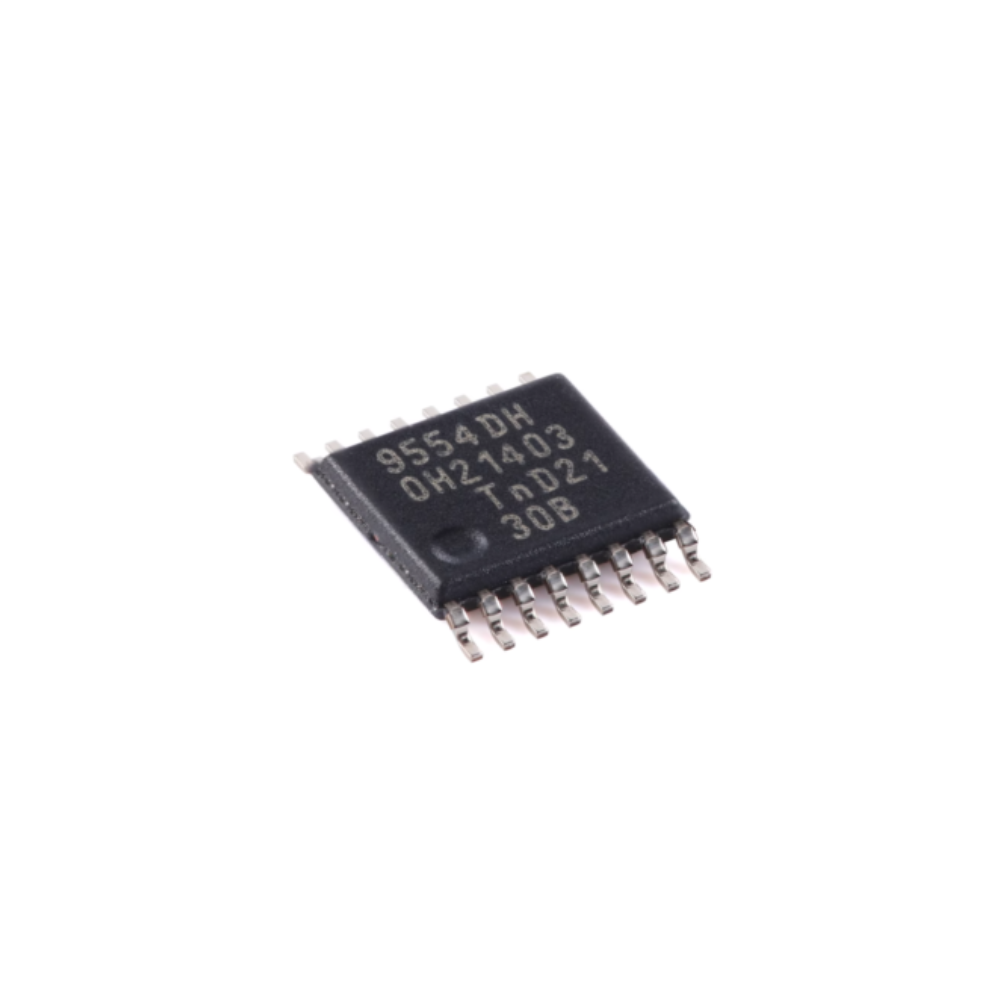

PCA9554PW (9554DH) TSSOP-16 I2C I/O Expander Entegre Devre
PCA9554PW, mikrodenetleyici sistemlerde giriş/çıkış (I/O) sayısını artırmak için tasarlanmış 8-bit I²C tabanlı I/O expander entegresidir. I²C veya SMBus haberleşme hattı üzerinden çalışarak, yalnızca iki pin (SDA, SCL) ile 8 adet bağımsız dijital giriş veya çıkış kontrolü sağlar.
Entegre; konfigürasyon, giriş, çıkış ve polarite tersleme (polarity inversion) register’ları sayesinde her pini ayrı ayrı giriş veya çıkış olarak ayarlamaya imkân tanır. Open-drain INT (interrupt) çıkışı, herhangi bir giriş pininde seviye değişimi olduğunda mikrodenetleyiciyi anında bilgilendirir. Bu sayede sürekli I²C sorgulaması gerekmeden düşük güç tüketimli ve verimli tasarımlar yapılabilir.
2.3V – 5.5V geniş besleme aralığı, 5V tolerant I/O pinleri ve TSSOP-16 SMD kılıfı ile PCA9554PW; Arduino, ESP32, STM32 ve benzeri mikrodenetleyicilerle uyumlu olup endüstriyel kontrol, LED sürme, tuş takımı okuma ve genişletilmiş dijital giriş/çıkış gerektiren projelerde yaygın olarak kullanılır.
| Özellik | Değer |
|---|---|
| Parça Kodu (MPN) | PCA9554PW |
| Etiket Kodu / Marking | 9554DH |
| Entegre Tipi | 8-Bit I²C I/O Expander |
| Haberleşme Arayüzü | I²C / SMBus (400 kHz Fast Mode) |
| I/O Sayısı | 8 Bit (P0 – P7) |
| Besleme Gerilimi (VCC) | 2.3 V – 5.5 V |
| I/O Özelliği | 5V Tolerant, Push-Pull |
| Adresleme | A0, A1, A2 ile 8 farklı I²C adresi |
| Interrupt Çıkışı | Open-Drain, Active-Low (INT) |
| Dahili Özellikler | Power-On Reset, Polarity Inversion Register |
| Çıkış Akımı | Her pin için maks. 25 mA |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Kılıf Tipi | TSSOP-16 (SMD) |
| Kullanım Alanları | I/O genişletme, LED sürme, buton okuma, endüstriyel kontrol |
