Görseller temsilidir, tam özellikler için datasheet'e bakınız.

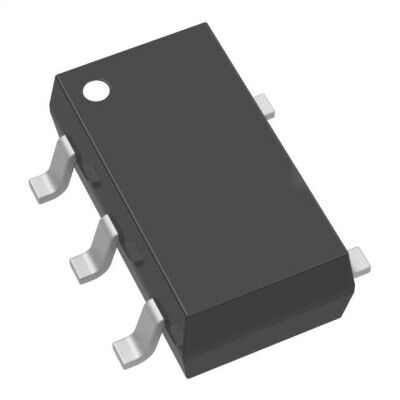

onsemi NC7S86P5X SC-70-5 XOR Kapı Entegre Devre Hakkında
NC7S86P5X, onsemi üretimi 1 devreli, 2 girişli XOR (Exclusive OR) lojik kapı entegresidir. 2V–6V besleme aralığında çalışır, SC-70-5 (SOT-353) SMD pakettedir ve çalışma sıcaklığı -40°C ile 85°C arasındadır. Maksimum yayılma gecikmesi 6V, 50pF koşulunda 17ns olarak belirtilmiştir.
NC7S86P5X IC GATE XOR 1CH 2-INP SC70-5
| Ürün Kodu | NC7S86P5X |
| Current - Output High, Low | 2.6mA, 2.6mA |
| Current - Quiescent (Max) | 1 µA |
| Features | - |
| Logic Level - High | 1.5V |
| Logic Level - Low | 0.5V |
| Logic Type | XOR (Exclusive OR) |
| Max Propagation Delay @ V, Max CL | 17ns @ 6V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 1 |
| Number of Inputs | 2 |
| Operating Temperature | -40°C ~ 85°C |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Supplier Device Package | SC-70-5 |
| Voltage - Supply | 2V ~ 6V |
