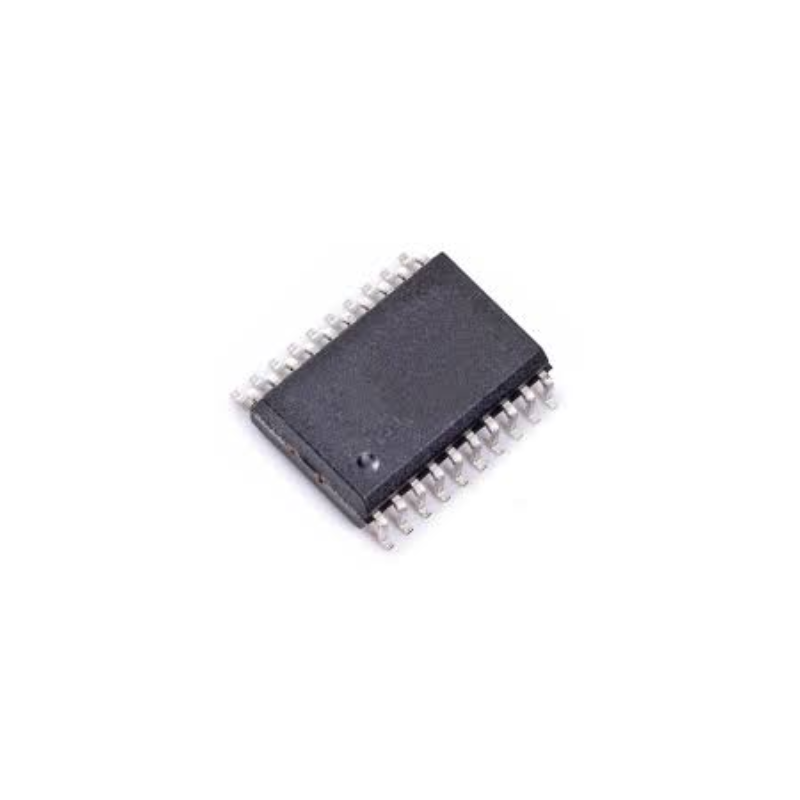

MAX3223CDBR (MA3223C) SSOP-20 RS232 Sürücü Entegre Devresi
FE49181
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
MAX3223CDBR (MA3223C) SSOP-20 RS232 Sürücü Entegre Devresi Hakkında
MAX3223CDBR (MA3223C), 3V–5.5V besleme aralığında çalışan, 2 sürücü ve 2 alıcıya sahip RS-232 hat sürücü/alıcı entegresidir. TIA/EIA-232-F ve ITU V.28 standartlarını karşılar.
MAX3223 serisi entegre devredir.
Entegre, dahili çift şarj pompası yapısı sayesinde tek besleme ile ±RS-232 seviyeleri üretir ve harici 4 adet 0.1µF kondansatör ile çalışır. ±15kV ESD koruma (HBM) sağlar.
250 kbit/s veri hızına kadar destekler. Otomatik güç tasarrufu (auto-powerdown) özelliği ile hat sinyali algılanmadığında sürücüler devre dışı kalır ve tipik 1µA bekleme akımı seviyesine iner .
SSOP-20 (DB) paket yapısındadır. MAX3223CDBR versiyonu 0°C ile 70°C çalışma sıcaklık aralığına sahiptir.
| Ürün Kodu | MAX3223CDBR (MA3223C) |
| Fonksiyon | RS-232 Sürücü / Alıcı (2 Driver, 2 Receiver) |
| Besleme Gerilimi (VCC) | 3V – 5.5V |
| Maks. Veri Hızı | 250 kbit/s |
| ESD Koruma | ±15 kV (HBM, RS-232 Pinleri) |
| Sürücü Çıkış Seviyesi | Tipik ±5V RS-232 (Yük: 3kΩ) |
| Bekleme Akımı | Tipik 1µA (Auto-Powerdown) |
| Çalışma Sıcaklığı | 0°C – 70°C |
| Paket Tipi | SSOP-20 (DB) |
