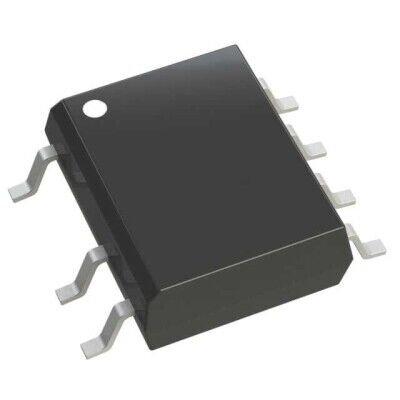

LNK3209D-TL SO-8C 8-SOIC 7 Lead Entegre Devre
LNK3209D-TL
- Üretici
- Power Integrations
- Kategori
- Kılıf / Paket
- —
LNK3209D-TL SO-8C 8-SOIC 7 Lead Entegre Devre Hakkında
Power Integrations LNK3209D-TL, 8-SOIC (3.90mm) 7 bacaklı SO-8C kılıfta, dahili anahtarlamalı offline dönüştürücü entegresidir. Buck, buck-boost ve flyback topolojilerini destekler, 66kHz anahtarlama frekansında çalışır ve 85V-265V giriş aralığına uygundur. -40°C ile 150°C (TJ) çalışma sıcaklığı aralığı ve akım sınırlama, aşırı yük/sıcaklık/gerilim, kısa devre ve UVLO korumaları bulunur.
LNK3209D-TL 8-SOIC (0.154", 3.90mm Width), 7 Leads kılıfta üretilmiştir. Converter Offline Buck, Buck-Boost, Flyback Topology 66kHz SO-8C
| Ürün Kodu | LNK3209D-TL |
| Packaging | Cut Tape (CT) |
| Package / Case | 8-SOIC (0.154", 3.90mm Width), 7 Leads |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Duty Cycle | 69% |
| Frequency - Switching | 66kHz |
| Internal Switch(s) | Yes |
| Voltage - Breakdown | 725V |
| Output Isolation | Non-Isolated |
| Topology | Buck, Buck-Boost, Flyback |
| Voltage - Supply (Vcc/Vdd) | 85V ~ 265V |
| Supplier Device Package | SO-8C |
| Fault Protection | Current Limiting, Open Loop, Over Load, Over Temperature, Over Voltage, Short Circuit, UVLO |
| Control Features | Frequency Control, Soft Start |
LNK3209D-TL Datasheet dosyasına ulaşmak için tıklayınız.
