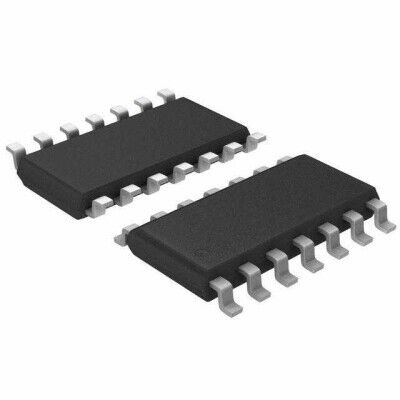

Littelfuse LF21064NTR 14-SOIC Half-Bridge Gate Driver Entegre Devre
LF21064NTR
- Üretici
- Littelfuse
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- LF21064
Littelfuse LF21064NTR 14-SOIC Half-Bridge Gate Driver Entegre Devre Hakkında
LF21064NTR, Littelfuse üretimi 14-SOIC (3.90mm) kılıfta half-bridge gate driver entegresidir. 2 bağımsız sürücü çıkışı ile N-kanal MOSFET ve IGBT sürmeye uygundur, non-inverting giriş yapısına sahiptir. 10V-20V besleme aralığında çalışır ve bootstrap ile 600V yüksek taraf gerilimini destekler.
LF21064NTR 14-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Half-Bridge Gate Driver IC Non-Inverting 14-SOIC
| Ürün Kodu | LF21064NTR |
| DigiKey Programmable | Not Verified |
| Driven Configuration | Half-Bridge |
| Channel Type | Independent |
| Number of Drivers | 2 |
| Gate Type | IGBT, MOSFET (N-Channel) |
| Voltage - Supply | 10V ~ 20V |
| Logic Voltage - VIL, VIH | 0.6V, 2.5V |
| Current - Peak Output (Source, Sink) | 290mA, 600mA |
| Input Type | Non-Inverting |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Rise / Fall Time (Typ) | 100ns, 25ns |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 14-SOIC (0.154", 3.90mm Width) |
| Supplier Device Package | 14-SOIC |
Kaynaklar
Veri Sayfası
LF21064NTR PDF
