Görseller temsilidir, tam özellikler için datasheet'e bakınız.

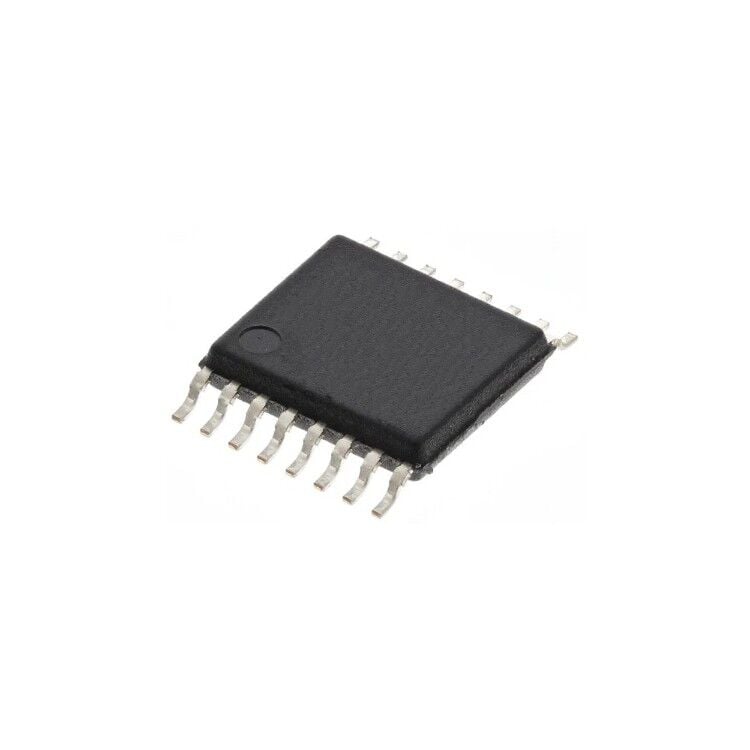

DRV8800PWPR HTSSOP-16 Entegre Devre Hakkında
Texas Instruments DRV8800PWPR, 8V-38V besleme aralığında çalışan, 2.8A çıkış akımına sahip tam entegre motor sürücü IC’dir. Bipolar step motorlar ve fırçalı DC motorlar için uygundur; paralel arayüz ve 2 adet yarım köprü (half-bridge) çıkış konfigürasyonu sunar. 16-HTSSOP SMD pakettedir ve çalışma sıcaklığı -40°C ile 150°C (TJ) aralığındadır.
DRV8800PWPR IC MTR DRV BIPOLR 8-38V 16HTSSOP
| Ürün Kodu | DRV8800PWPR |
| Applications | General Purpose |
| Current - Output | 2.8A |
| Function | Driver - Fully Integrated, Control and Power Stage |
| Interface | Parallel |
| Motor Type - AC, DC | Brushed DC |
| Motor Type - Stepper | Bipolar |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | Half Bridge (2) |
| Part Status | Active |
| Step Resolution | - |
| Supplier Device Package | 16-HTSSOP |
| Technology | DMOS |
| Voltage - Load | 8V ~ 38V |
| Voltage - Supply | 8V ~ 38V |
DRV8800PWPR Datasheet dosyasına ulaşmak için tıklayınız.
