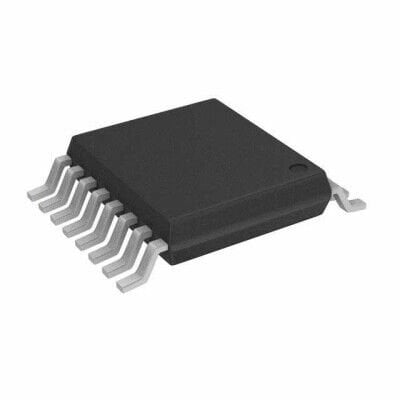

DG412DVZ Renesas 4 Kanal SPST-NO Analog Switch Entegre Devre
DG412DVZ
- Üretici
- Renesas Electronics
- Kılıf / Paket
- —
DG412DVZ Renesas 4 Kanal SPST-NO Analog Switch Entegre Devre Hakkında
DG412DVZ, Renesas Electronics üretimi 4 kanallı SPST-NO analog anahtar entegresidir ve 16-TSSOP SMD kılıftadır. Maksimum iletim direnci 35 Ohm olup tek beslemede 5V-44V, çift beslemede ±5V-20V aralığında çalışır. Anahtarlama süreleri Ton 175ns ve Toff 145ns seviyesindedir.
DG412DVZ 16-TSSOP (0.173", 4.40mm Width) kılıfta üretilmiştir. 4 Circuit IC Switch 1:1 35Ohm 16-TSSOP
| Ürün Kodu | DG412DVZ |
| Switch Circuit | SPST - NO |
| Multiplexer/Demultiplexer Circuit | 1:1 |
| Number of Circuits | 4 |
| On-State Resistance (Max) | 35Ohm |
| Channel-to-Channel Matching (ΔRon) | - |
| Voltage - Supply, Single (V+) | 5V ~ 44V |
| Voltage - Supply, Dual (V±) | ±5V ~ 20V |
| Switch Time (Ton, Toff) (Max) | 175ns, 145ns |
| -3db Bandwidth | - |
| Charge Injection | 5pC |
| Channel Capacitance (CS(off), CD(off)) | 9pF, 9pF |
| Current - Leakage (IS(off)) (Max) | 100pA |
| Crosstalk | -85dB @ 1MHz |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 16-TSSOP (0.173", 4.40mm Width) |
| Supplier Device Package | 16-TSSOP |
DG412DVZ Datasheet dosyasına ulaşmak için tıklayınız.
