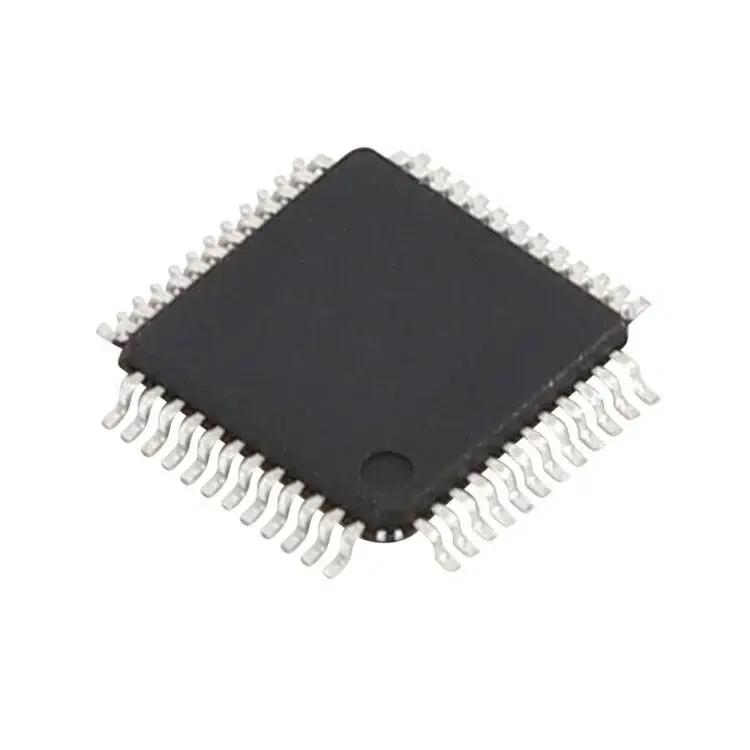

BQ76952PFBR (BQ76952) TQFP-48 Batarya Yönetim Entegresi
FE48547
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
BQ76952PFBR (BQ76952) TQFP-48 Batarya Yönetim Entegresi Hakkında
BQ76952PFBR (BQ76952), 3S–16S arası Li-ion, Li-Po ve LiFePO₄ batarya paketleri için tasarlanmış, yüksek hassasiyetli batarya izleme ve koruma entegresidir. Hücre gerilimlerini, akımı ve sıcaklığı eş zamanlı ölçebilen çift ADC mimarisi sayesinde güvenilir ve doğru batarya yönetimi sağlar.
Entegre; aşırı gerilim, düşük gerilim, aşırı akım, kısa devre ve sıcaklık gibi kritik durumlara karşı kapsamlı koruma sunar. Dahili coulomb counter ile şarj/deşarj takibi yapılabilir, otonom veya MCU kontrollü hücre dengeleme desteklenir. I²C (400 kHz), SPI ve HDQ haberleşme arayüzleri sayesinde farklı sistem mimarilerine kolayca entegre edilir.
Yüksek taraf NFET sürücüleri, ikincil kimyasal sigorta sürme desteği, iki adet programlanabilir LDO ve OTP bellek gibi gelişmiş özellikleri ile e-bike, scooter, enerji depolama, endüstriyel batarya paketleri ve BMS uygulamalarında yaygın olarak tercih edilir. TQFP-48 (PFB) paketi, kompakt ve profesyonel PCB tasarımları için uygundur.
| Type Designator | BQ76952PFBR (BQ76952) |
|---|---|
| Entegre Tipi | Batarya Yönetim ve Koruma Entegresi (BMS) |
| Desteklenen Hücre Sayısı | 3S – 16S |
| Uyumlu Batarya Tipleri | Li-Ion, Li-Polymer, LiFePO₄ |
| Batarya Gerilimi (VBAT) | 4.7 V – 80 V |
| Hücre Gerilim Ölçüm Hassasiyeti | ±10 mV (Tipik) |
| Akım Ölçüm Aralığı | ±200 mV (Sense Direnci Üzerinden) |
| Coulomb Counter | Var (Yüksek Hassasiyetli) |
| Hücre Dengeleme | Otonom veya MCU Kontrollü |
| Haberleşme Arayüzleri | I²C (400 kHz), SPI, HDQ |
| Dahili LDO Regülatörler | 2 Adet Programlanabilir LDO |
| Koruma Özellikleri | Aşırı/Düşük Gerilim, Aşırı Akım, Kısa Devre, Termal |
| Çalışma Sıcaklığı | -40 °C ~ +85 °C |
| Montaj Tipi | Surface Mount (SMD) |
| Paket Tipi | TQFP-48 (PFB) |
| Catalog | PMIC - Battery Management ICs |
