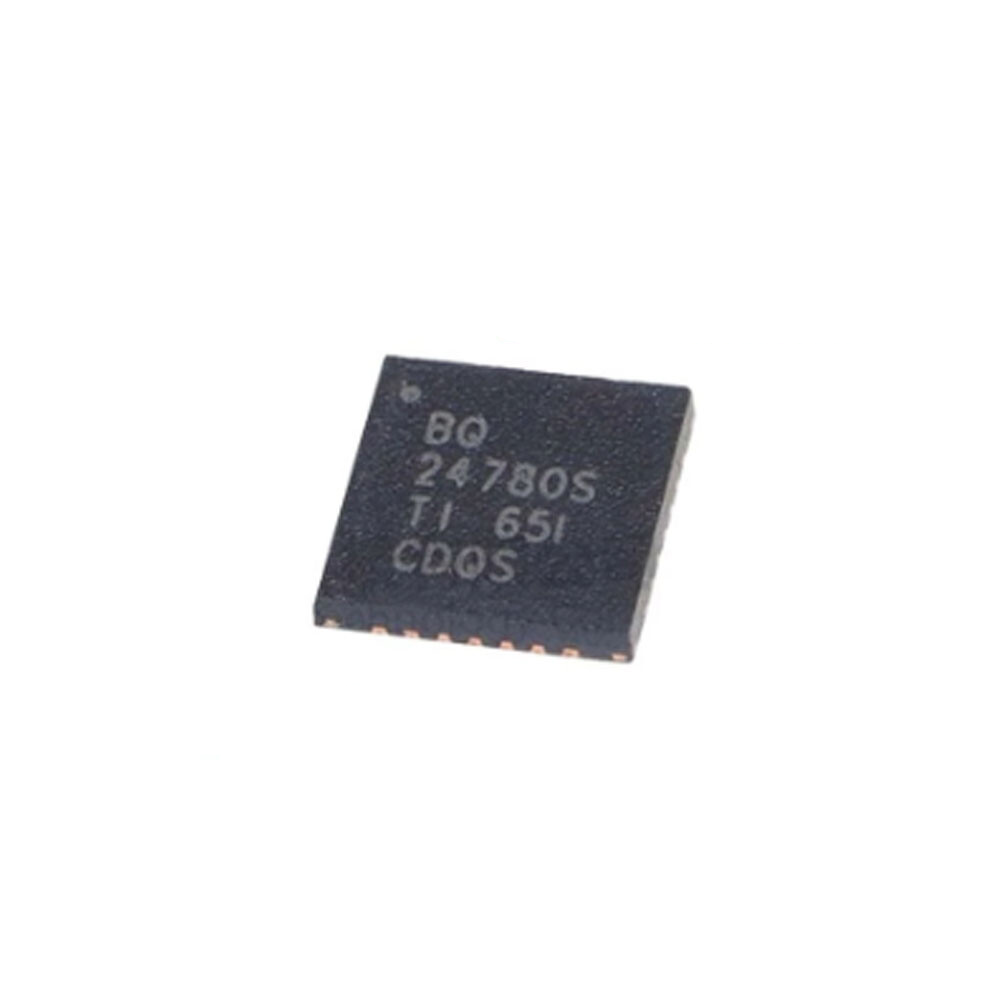

BQ24780SRUYR (BQ 24780S) WQFN-28 Batarya Şarj Entegresi
FE49273
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
BQ24780SRUYR (BQ 24780S) WQFN-28 Batarya Şarj Entegresi Hakkında
BQ24780SRUYR (BQ24780S), 1-4 seri Li-Ion hücre için tasarlanmış senkron batarya şarj kontrol entegresidir. 4.5V – 24V giriş aralığında çalışır ve adaptör ile batarya arasında otomatik güç seçimi yapar.
Hybrid Power Boost Mode desteği ile sistem yükü adaptör gücünü aştığında batarya enerjisini sisteme aktarabilir. SMBus üzerinden şarj gerilimi, şarj akımı, giriş akımı ve deşarj akımı programlanabilir.
Giriş akımı (IADP), deşarj akımı (IDCHG) ve sistem gücü (PMON) izleme fonksiyonlarına sahiptir. Aşırı gerilim, aşırı akım, MOSFET kısa devre ve termal koruma devreleri entegredir. WQFN-28 (4x4mm) paket yapısındadır.
| Ürün Kodu | BQ24780SRUYR |
| Seri | BQ24780S |
| Fonksiyon | 1-4 Hücre Li-Ion Batarya Şarj Kontrolcüsü |
| Giriş Gerilimi (VCC) | 4.5V – 24V |
| Batarya Hücre Sayısı | 1S – 4S Li-Ion |
| Şarj Gerilimi Aralığı | 1.024V – 19.2V |
| Şarj Gerilimi Hassasiyeti | ±0.4% (typ) |
| Şarj Akımı Programlama | SMBus (64mA adım) |
| Giriş Akımı Programlama | SMBus (128mA adım) |
| Deşarj Akımı Programlama | SMBus (512mA adım) |
| Switching Frekansı | 600kHz / 800kHz / 1MHz |
| PMON Güç İzleme | 1µA/W oran |
| Koruma Fonksiyonları | OVP, OCP, MOSFET kısa devre, termal shutdown |
| Çalışma Sıcaklığı | -40°C – +85°C |
| Paket Tipi | WQFN-28 (4mm x 4mm) |
