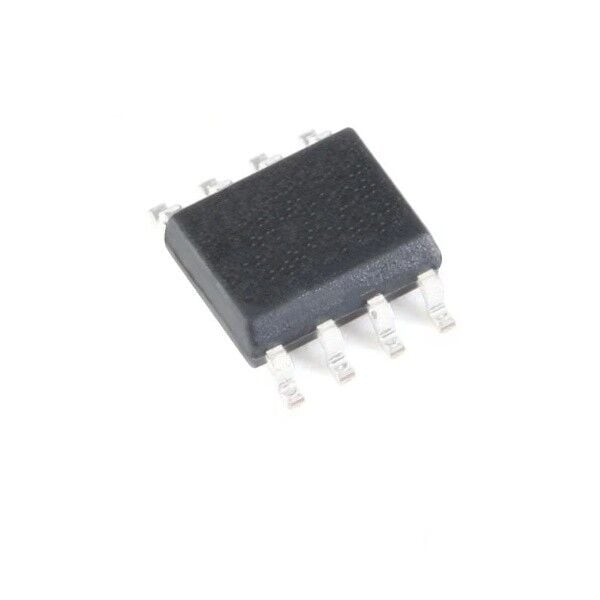

AP2952A SOIC-8 2A 18V Step-Down Regülatör Entegre Devre
AP2952A
- Üretici
- Chipown
- Kategori
- Kılıf / Paket
- —
AP2952A SOIC-8 2A 18V Step-Down Regülatör Entegre Devre Hakkında
AP2952A, geniş giriş voltaj aralığına sahip, 2A çıkış akımı sunan senkron step-down (buck) DC-DC regülatör entegresidir. 4.75V – 18V aralığındaki giriş voltajlarını 0.925V – 15V arasında ayarlanabilir, kararlı bir çıkışa dönüştürür.
Entegre düşük RDS(on) MOSFET yapısı (130mΩ) sayesinde yüksek verimlilik sağlar ve harici bileşen ihtiyacını minimuma indirir. Current-mode kontrol mimarisi, hızlı yük geçişlerine karşı stabil performans sunarken, programlanabilir soft-start özelliği ilk kalkış anındaki akım darbelerini önler.
AP2952A; FPGA, DSP, mikrodenetleyici, ASIC ve endüstriyel güç uygulamalarında güvenle kullanılabilir. Aşırı akım, düşük giriş voltajı (UVLO) ve termal koruma gibi dahili güvenlik özellikleri ile uzun ömürlü ve güvenilir bir çözümdür.
| Özellik | Değer |
|---|---|
| Entegre Tipi | Senkron Step-Down (Buck) DC-DC Regülatör |
| Maksimum Çıkış Akımı | 2A |
| Giriş Voltajı (VIN) | 4.75V – 18V |
| Çıkış Voltajı (VOUT) | 0.925V – 15V (Ayarlanabilir) |
| Referans Gerilimi | 0.925V |
| Anahtarlama Frekansı | 450 kHz |
| MOSFET Direnci | 130 mΩ (High-Side / Low-Side) |
| Verimlilik | %95’e kadar |
| Kontrol Tipi | Current Mode Control |
| Soft-Start | Var (Harici kondansatör ile ayarlanabilir) |
| Koruma Özellikleri | Aşırı Akım, UVLO, Termal Shutdown |
| Enable (EN) Pini | Var |
| Paket Tipi | SOP-8 (Exposed Pad) |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
