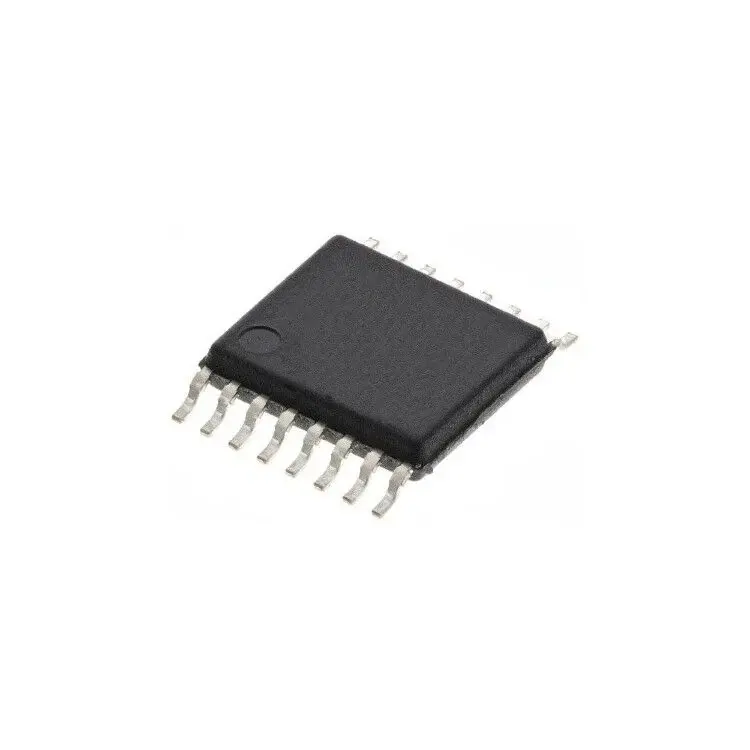

74HCT4053PW (HCT4053) 2-Kanal Analog Multiplexer/Demultiplexer TSSOP-16 SMD Entegre Devre
74HCT4053PW, üç adet tek kutuplu çift yönlü (SPDT) analog anahtar içeren bir triple 2-kanal analog multiplexer/demultiplexer entegresidir. Her kanal; iki bağımsız giriş/çıkış (nY0, nY1) ve bir ortak uçtan (nZ) oluşur. Kanal seçimi S1, S2, S3 girişleri ile yapılır ve tüm anahtarlar aktif LOW enable (E) pini ile birlikte kontrol edilir.
E = LOW iken seçilen kanal iletimdedir; E = HIGH durumunda tüm anahtarlar kapatılır. HCT serisi, TTL uyumlu giriş seviyeleri sayesinde 5V lojik sistemlerle doğrudan çalışabilir. Analog sinyaller için geniş çalışma aralığı sunar ve break-before-make özelliği ile iki kanalın aynı anda iletime geçmesini engeller.
Tipik uygulamalar: analog sinyal yönlendirme, veri seçme, ADC giriş çoklama, ses sinyali anahtarlama, ±5V analog sinyaller ile 5V lojik arası arayüz uygulamalarıdır. PW versiyonu TSSOP-16 (SOT403-1) SMD pakettir ve -40°C ile +125°C sıcaklık aralığında çalışacak şekilde tanımlanmıştır.
| Ürün Kodu | 74HCT4053PW |
| Fonksiyon | Triple 2-Kanal Analog Multiplexer/Demultiplexer (3x SPDT) |
| Kanal Sayısı | 3 adet bağımsız SPDT anahtar |
| Kontrol Girişleri | S1, S2, S3 (kanal seçimi), E (aktif LOW enable) |
| Lojik Seviye | TTL uyumlu (HCT serisi) |
| Besleme Gerilimi (VCC) | 4.5 V – 5.5 V (HCT) |
| Analog Gerilim Aralığı (VCC - VEE) | 2 V – 10 V |
| Tipik ON Direnci (RON) | ~80 Ω @ VCC=4.5V, VEE=0V |
| Switch Kapasitansı | nYn ≈ 5 pF, nZ ≈ 8 pF (tipik) |
| Propagation Delay (tpd) | ~5 ns (typ.) @ 4.5V |
| Çalışma Sıcaklığı | -40 °C ~ +125 °C |
| Paket | TSSOP-16 (SOT403-1) |
| Montaj Tipi | SMD |
