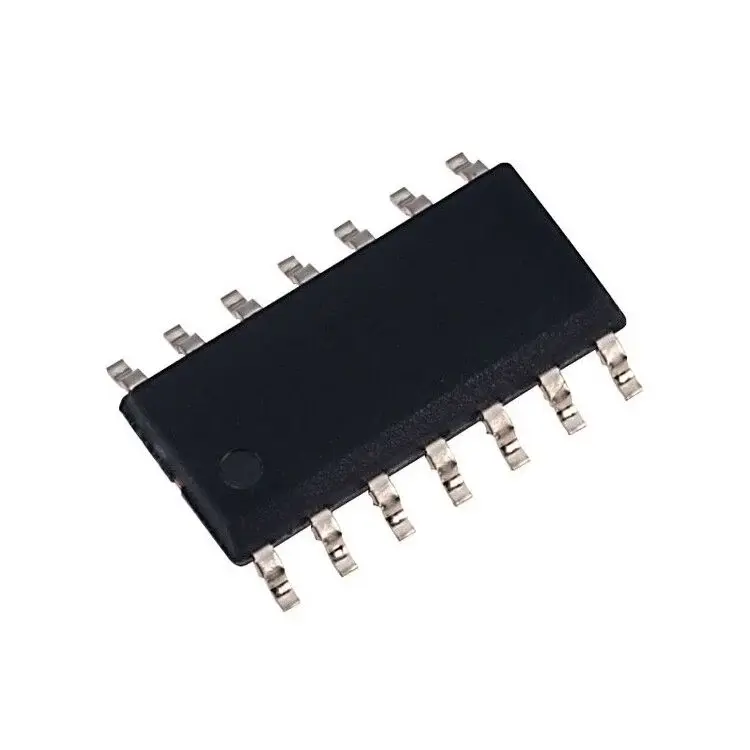

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
74HCT04D (HCT04) Hex Inverter SO-14 SMD TTL Uyumlu Lojik Entegre Devre
74HCT04D,653
- Üretici
- Nexperia
- Kılıf / Paket
- —
- Aile / Seri
- 74HCT04
74HCT04D (HCT04) Hex Inverter SO-14 SMD TTL Uyumlu Lojik Entegre Devre Hakkında
74HCT04D, altı adet bağımsız NOT kapısı (hex inverter) içeren bir lojik entegredir. Her giriş (nA), karşılık gelen çıkışı (nY) tersler; L giriş → H çıkış, H giriş → L çıkış karakteristiğine sahiptir.
HCT serisi, TTL uyumlu giriş seviyeleri ile 5V TTL tabanlı sistemlerle doğrudan çalışacak şekilde tasarlanmıştır. Girişlerde bulunan clamp diyotları, VCC üzerindeki sinyallerin akım sınırlama direnci ile güvenli şekilde bağlanmasına imkân tanır.
74HCT04D modeli SO14 (SOT108-1) SMD pakettir ve -40°C ~ +125°C sıcaklık aralığında çalışacak şekilde tanımlanmıştır. Tipik kullanım alanları; osilatör devreleri, sinyal şekillendirme, lojik tersleme, darbe üretimi ve dijital ara kat sürücülerdir.
| Ürün Kodu | 74HCT04D |
| Fonksiyon | Hex Inverter (6x NOT Kapısı) |
| Lojik Ailesi | HCT (TTL uyumlu giriş) |
| Besleme Gerilimi (VCC) | 4.5 V – 5.5 V |
| Giriş HIGH Seviyesi (VIH) | Min. 2.0 V @ VCC=4.5–5.5V |
| Giriş LOW Seviyesi (VIL) | Maks. 0.8 V @ VCC=4.5–5.5V |
| Çıkış Akımı | ±4 mA @ VCC=4.5V (tipik koşullar) |
| Propagation Delay (tpd) | Typ. 10 ns @ VCC=4.5V |
| Giriş Kapasitansı (CI) | 3.5 pF (tipik) |
| Besleme Akımı (ICC) | Maks. 40 µA @ 5.5V |
| Çalışma Sıcaklığı | -40 °C ~ +125 °C |
| Paket | SO14 (SOT108-1) |
| Montaj Tipi | SMD |
