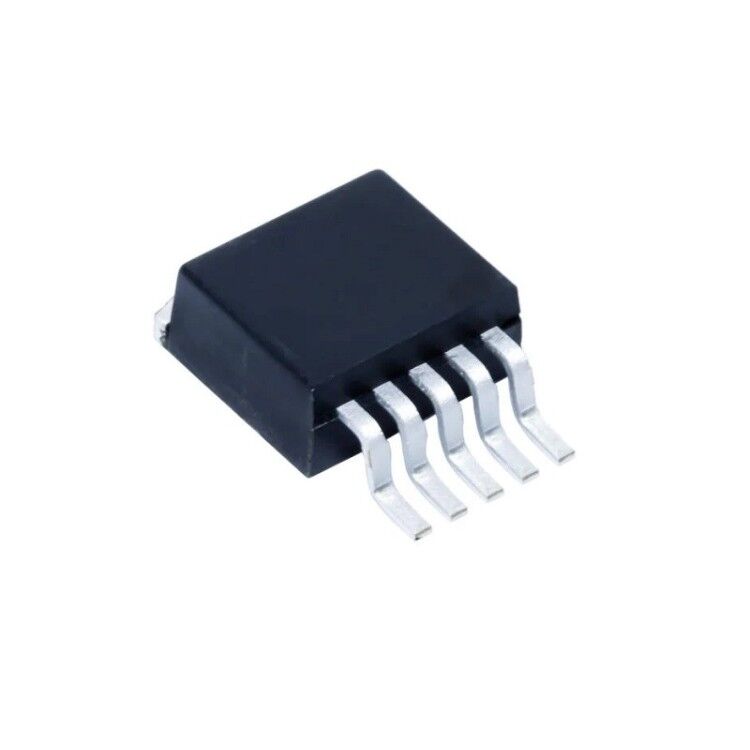

XL6019E1 5A 60V Buck-Boost DC-DC Konvertör TO-263 (D2Pak) SMD Entegre Devre
XL6019E1
- Üretici
- XLSemi
- Kategori
- Kılıf / Paket
- —
XL6019E1 5A 60V Buck-Boost DC-DC Konvertör TO-263 (D2Pak) SMD Entegre Devre Hakkında
XL6019E1, geniş giriş gerilim aralığına sahip, 5A anahtarlama akımı ve 60V anahtarlama pin gerilimi destekleyen, boost / buck-boost / ters (inverting) topolojilerde çalışabilen yüksek verimli bir DC-DC dönüştürücü entegredir. Dahili MOSFET, akım modlu kontrol yapısı ve sabit 180 kHz anahtarlama frekansı ile kararlı ve verimli güç tasarımları sağlar.
| ÖzellikDeğer | |
| Entegre Tipi | DC-DC Switching Regülatör |
| Topoloji | Boost / Buck-Boost / Inverting |
| Giriş Gerilimi (VIN) | 5 – 40 V |
| Anahtarlama Pin Gerilimi (SW) | Maks. 60 V |
| Maks. Anahtarlama Akımı | 5 A |
| Çıkış Gerilimi Ayarı | FB pini ile (Vref = 1.25 V) |
| Anahtarlama Frekansı | Tipik 180 kHz |
| Verimlilik | %94’e kadar |
| Kontrol Yapısı | Akım modlu kontrol |
| Dahili MOSFET | Var (N-MOS) |
| RDS(on) | Tipik 110 mΩ |
| Maks. Duty Cycle | %90 |
| Enable (EN) Pini | TTL uyumlu, aktif yüksek |
| Standby Akımı | Tipik 70 µA |
| Koruma Özellikleri | Termal kapatma, akım limiti, SW OVP |
| Çalışma Sıcaklığı | -40 °C ~ +125 °C |
| Kılıf / Paket | TO-263-5L (D2PAK), SMD |
| RoHS | Uyumlu |
| Besleme Voltajı | 5 to 40 V |
|---|---|
| Çalışma Döngüsü | 90 % |
