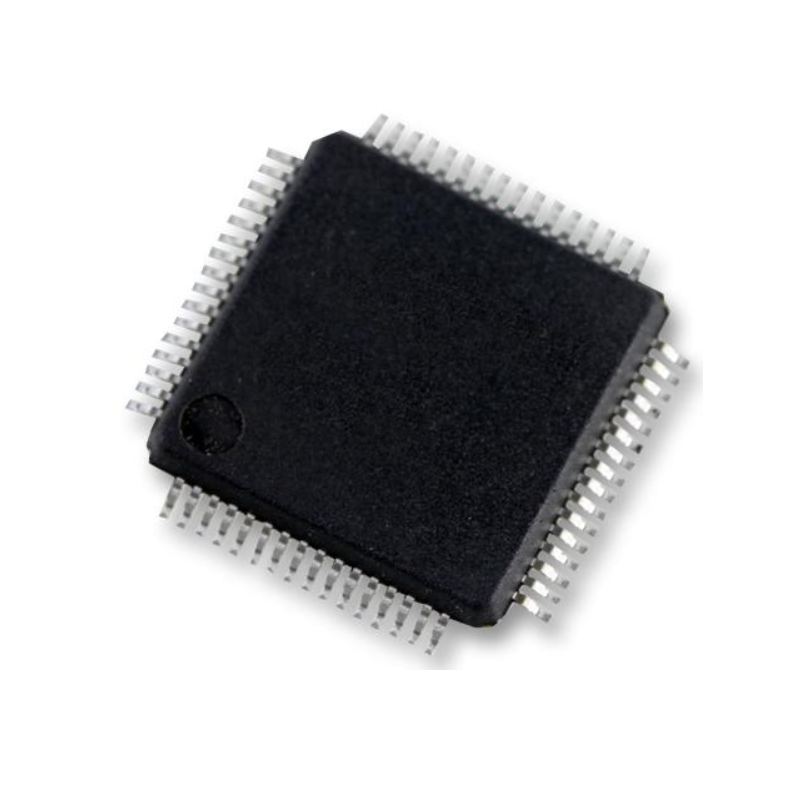

XC9572XL-10VQG64C VQFP-64 CPLD Hakkında
XC9572XL-10VQG64C, XC9500XL serisine ait, yüksek performanslı ve düşük güç tüketimli CPLD (Complex Programmable Logic Device) çözümüdür. 3.3V çekirdek gerilimi ile çalışan bu model, 5V tolerant giriş pinleri sayesinde eski ve yeni dijital sistemlerle kolay entegrasyon sağlar.
Toplam 72 macrocell ve yaklaşık 1.600 kullanılabilir gate kapasitesi sunan XC9572XL, 5 ns – 10 ns pin-to-pin gecikme değerleri ile hızlı dijital mantık uygulamaları için uygundur. Fast FLASH™ teknolojisi sayesinde in-system programmable (ISP) olarak JTAG üzerinden tekrar tekrar programlanabilir ve 20 yıla kadar veri saklama ile yüksek güvenilirlik sunar.
VQG64 (64 pin, Pb-Free VQFP) paketi, 52 adede kadar kullanıcı I/O pini desteği ile orta ölçekli kontrol, adresleme, glue logic, state machine ve protokol dönüştürme uygulamalarında ideal bir çözüm sağlar. IEEE 1149.1 JTAG, bus-hold, slew rate control, global clock/reset/tri-state özellikleri ile endüstriyel ve profesyonel tasarımlarda yaygın olarak tercih edilir.
| Type Designator | XC9572XL-10VQG64C |
|---|---|
| Ürün Tipi | CPLD (Complex Programmable Logic Device) |
| Seri | XC9500XL |
| Makro Hücre (Macrocells) | 72 |
| Mantık Kapasitesi | ~1.600 Kullanılabilir Gate |
| Pin-to-Pin Gecikme | 10 ns |
| Maks. Sistem Frekansı | 100 MHz |
| Besleme Gerilimi (VCCINT) | 3.0 V – 3.6 V |
| I/O Gerilimi | 3.3 V / 2.5 V (5V Tolerant Giriş) |
| Kullanılabilir I/O Pin Sayısı | 52 |
| Programlama | JTAG (In-System Programmable) |
| Boundary Scan | IEEE 1149.1 JTAG |
| Özellikler | Bus-Hold, Slew Rate Control, Global Clock/Reset |
| Programlama Ömrü | 10.000 Program/Silme Döngüsü |
| Veri Saklama | 20 Yıl |
| Çalışma Sıcaklığı | 0 °C ~ +70 °C (Commercial) |
| Paket Tipi | VQFP-64 (Pb-Free) |
| Catalog | Programmable Logic - CPLD |
