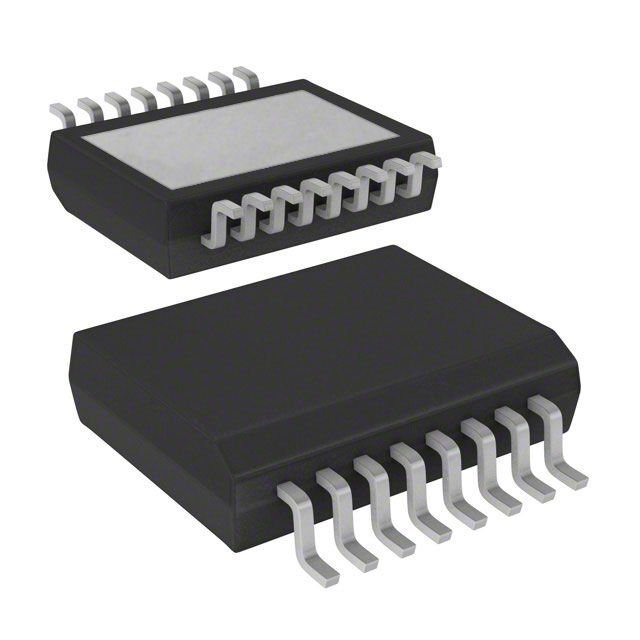

VND7140AJTR PowerSSO-16 2 Kanallı High-Side Sürücü Entegre Devre
VND7140AJTR
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
VND7140AJTR PowerSSO-16 2 Kanallı High-Side Sürücü Entegre Devre Hakkında
STMicroelectronics VND7140AJTR, 4V-28V yük gerilimi aralığında çalışan 2 çıkışlı N-kanal high-side güç sürücü entegresidir. Kanal başına 8A maksimum çıkış akımı ve tipik 140 mOhm Rds(on) değerine sahiptir. Akım sınırlama, açık yük algılama, aşırı sıcaklık, aşırı gerilim ve UVLO korumaları ile durum bayrağı ve otomatik yeniden başlatma özellikleri bulunur.
VND7140AJTR IC PWR DRVR N-CHAN 1:1 PWRSSO16
| Ürün Kodu | VND7140AJTR |
| Current - Output (Max) | 8A |
| Fault Protection | Current Limiting (Fixed), Open Load Detect, Over Temperature, Over Voltage, UVLO |
| Features | Auto Restart, Status Flag |
| Input Type | Non-Inverting |
| Interface | On/Off |
| Mounting Type | Surface Mount |
| Number of Outputs | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | High Side |
| Output Type | N-Channel |
| Part Status | Active |
| Ratio - Input:Output | 1:1 |
| Rds On (Typ) | 140mOhm |
| Supplier Device Package | PowerSSO-16 |
| Switch Type | General Purpose |
| Voltage - Load | 4V ~ 28V |
| Voltage - Supply (Vcc/Vdd) | Not Required |
