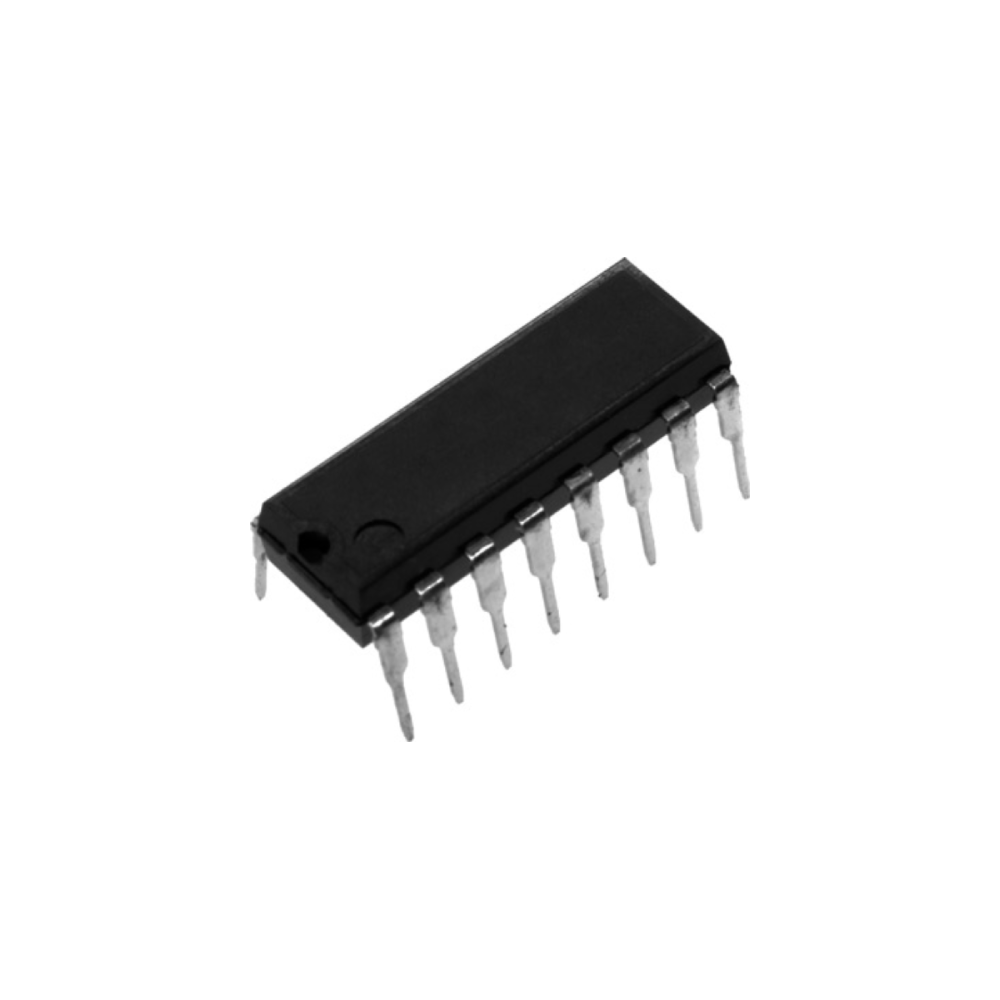

ULN2003AN 7 Kanal NPN Darlington Transistör Array DIP-16 Entegre Devre
FE49359
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
ULN2003AN 7 Kanal NPN Darlington Transistör Array DIP-16 Entegre Devre Hakkında
ULN2003AN, yedi adet NPN Darlington transistör çiftinden oluşan yüksek gerilim ve yüksek akım sürücü entegresidir. Röle, step motor, solenoid ve endüktif yük sürme uygulamalarında kullanılır.
Her kanal 500 mA kolektör akımı sürme kapasitesine sahiptir ve 50V’a kadar çıkış gerilimini destekler. Ortak katotlu dahili clamp diyotları sayesinde endüktif yüklerden kaynaklanan geri EMF gerilimlerine karşı koruma sağlar.
TTL ve 5V CMOS lojik seviyeleri ile doğrudan sürülebilir. DIP-16 THT paket yapısına sahiptir ve klasik PCB tasarımlarına uygundur. Röle kartları, motor sürücüler ve endüstriyel kontrol devrelerinde yaygın olarak kullanılır.
| Ürün Kodu | ULN2003AN |
| Kanal Sayısı | 7 Kanal |
| Transistör Tipi | NPN Darlington Array |
| Maksimum Kolektör Akımı (Kanal Başına) | 500 mA |
| Maksimum Çıkış Gerilimi | 50 V |
| Dahili Clamp Diyot | Var (Endüktif Yük Koruması) |
| Montaj Tipi | THT (Through Hole) |
| Kılıf / Paket | DIP-16 |
| RoHS | RoHS Uyumlu |
| Durum | Active |
