Görseller temsilidir, tam özellikler için datasheet'e bakınız.

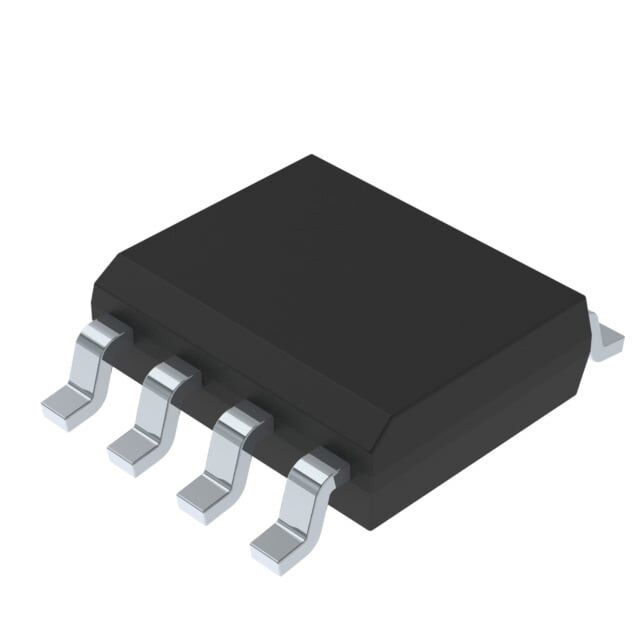

UC3843BD1013TR STMicroelectronics 8-SOIC Entegre Devre
UC3843BD1013TR
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
UC3843BD1013TR STMicroelectronics 8-SOIC Entegre Devre Hakkında
UC3843BD1013TR, boost ve flyback topolojileri için PWM kontrol entegresidir. 7.6V–30V besleme aralığında çalışır, anahtarlama frekansı 500kHz’e kadar ve maksimum görev döngüsü %96’dır. SMD montaja uygun 8-SOIC pakettedir ve tek çıkışlı transistor sürücü çıkışına sahiptir.
UC3843BD1013TR IC REG CTRLR BOOST/FLYBACK 8SOIC
| Ürün Kodu | UC3843BD1013TR |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 96% |
| Frequency - Switching | Up to 500kHz |
| Function | Step-Up, Step-Up/Step-Down |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | 0°C ~ 70°C (TJ) |
| Output Configuration | Positive, Isolation Capable |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 8-SOIC |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback |
| Voltage - Supply (Vcc/Vdd) | 7.6V ~ 30V |
