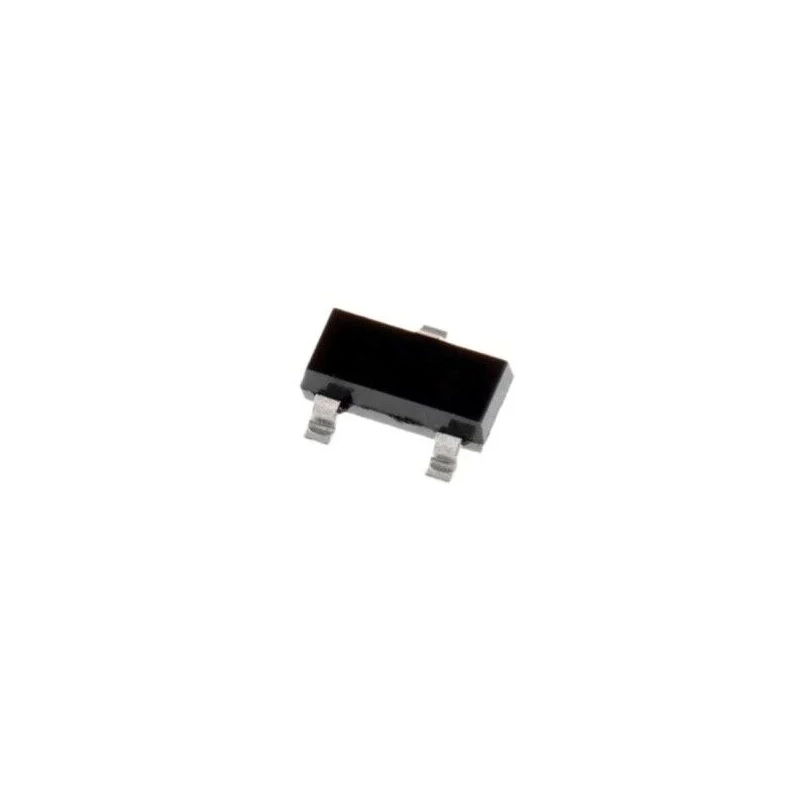

TPESD24BS3 (27E) SOT-23 TVS Diyot Hakkında
TPESD24BS3 (27E) SOT-23 TVS Diyot, hassas elektronik devreleri ESD (Elektrostatik Deşarj) ve ani gerilim darbelerine karşı korumak için tasarlanmış çift hatlı, çift yönlü (bi-directional) bir TVS diyottur. Ultra düşük kaçak akımı ve düşük kelepçeleme gerilimi sayesinde veri hatlarında sinyal bütünlüğünü korur.
SOT-23 kompakt kılıfı sayesinde yüksek yoğunluklu PCB tasarımlarında rahatlıkla kullanılabilir. IEC 61000-4-2 standardına uygun olarak ±30kV ESD koruması sunar ve özellikle taşınabilir cihazlar ile endüstriyel kontrol uygulamaları için idealdir.
| Ürün Tipi | TVS Diyot (Bi-directional) |
|---|---|
| Hat Sayısı | 2 Hat |
| Ters Çalışma Gerilimi (VRWM) | 24 V |
| Kırılma Gerilimi (VBR) | 26.7 V @ 1 mA |
| Kelepçeleme Gerilimi | 33 V @ 1A / 45 V @ 3.5A |
| Tepe Darbe Gücü | 250 W (8/20µs) |
| Maksimum Darbe Akımı (IPP) | 3.5 A |
| Bağlantı Kapasitansı | 13 pF |
| ESD Koruma Seviyesi | ±30 kV (IEC 61000-4-2) |
| Montaj Tipi | SMD |
| Kılıf / Kasa | SOT-23 |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Parça Kodu | TPESD24BS3 (27E) |
