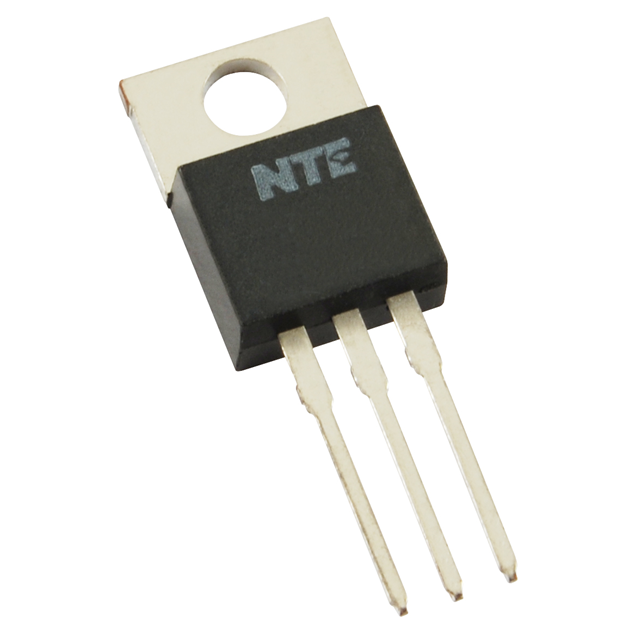

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
TIP50
- Üretici
- Rochester Electronics
- Kılıf / Paket
- —
- Açıklama
- TRANS NPN 400V 1A TO-220
TIP50 Hakkında
TIP50, Rochester Electronics tarafından üretilen NPN tipinde bir güç transistörüdür. TO-220-3 paketinde sunulan bu komponent, 400V kolektör-emitör diyelectric dayanımı ve 1A maksimum kolektör akımı ile orta güç uygulamalarında kullanılmak üzere tasarlanmıştır. 2W maksimum güç dağılımı kapasitesiyle, anahtarlama devreleri, motor kontrolü ve güç kaynağı uygulamalarında yer alabilir. 10MHz transition frequency ile sayısal lojik devrelerine entegrasyon sağlayabilir. 30'un minimum DC kazancı (hFE) 300mA akım ve 10V Vce'de ölçülür. Cihazın çalışma sıcaklığı 150°C'ye kadar çıkabilir ve through-hole montajla PCB'lere monte edilir. Halen üretimi durmuş olup eski tasarımlar ve onarım uygulamalarında bulunabilir.
Ürün Özellikleri
13 özellik
Current - Collector (Ic) (Max)
1 A
Current - Collector Cutoff (Max)
1mA
DC Current Gain (hFE) (Min) @ Ic, Vce
30 @ 300mA, 10V
Frequency - Transition
10MHz
Mounting Type
Through Hole
Operating Temperature
150°C (TJ)
Package / Case
TO-220-3
Part Status
Obsolete
Power - Max
2 W
Supplier Device Package
TO-220-3
Transistor Type
NPN
Vce Saturation (Max) @ Ib, Ic
1V @ 200mA, 1A
Voltage - Collector Emitter Breakdown (Max)
400 V
