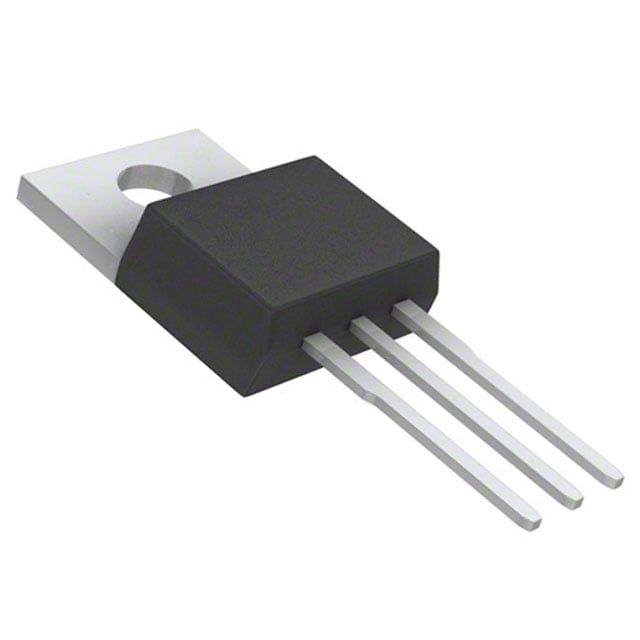

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
TIP48
- Üretici
- Rochester Electronics
- Kılıf / Paket
- —
- Açıklama
- HIGH VOLTAGE, SILICON NPN TRANSI
TIP48 Hakkında
TIP48, Rochester Electronics tarafından üretilen yüksek gerilim NPN silikon bipolar transistörüdür. 300V Vce(breakdown) değeri ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 1A kollektor akımı ve 2W güç dağıtım kapasitesi sayesinde orta güç seviyesi anahtarlama ve amplifikasyon devrelerinde uygun bir seçimdir. 150°C maksimum işletme sıcaklığı ile TO-220-3 paketinde sunulan bu transistör, endüstriyel kontrol sistemleri, motor sürücüleri ve güç kaynağı uygulamalarında yaygın olarak kullanılır. 10MHz transition frequency değeri ile orta hızlı anahtarlama işlemleri gerçekleştirebilir.
Ürün Özellikleri
13 özellik
Current - Collector (Ic) (Max)
1 A
Current - Collector Cutoff (Max)
1mA
DC Current Gain (hFE) (Min) @ Ic, Vce
30 @ 300mA, 10V
Frequency - Transition
10MHz
Mounting Type
Through Hole
Operating Temperature
150°C (TJ)
Package / Case
TO-220-3
Part Status
Active
Power - Max
2 W
Supplier Device Package
TO-220-3
Transistor Type
NPN
Vce Saturation (Max) @ Ib, Ic
1V @ 200mA, 1A
Voltage - Collector Emitter Breakdown (Max)
300 V
